Jak podłączyć wyłącznik schodowy pojedynczy? Wskazówki krok po kroku
Zastanawiasz się, jak podłączyć wyłącznik schodowy pojedynczy bez chaosu w przewodach? Zacznij od dobrego przygotowania. W instalacji schodowej liczy się nie tylko sam łącznik, ale też prawidłowe rozpoznanie przewodów, wyłączenie zasilania i sprawdzenie oznaczeń na zaciskach.
| Pamiętaj: jeśli nie masz doświadczenia z instalacjami elektrycznymi, nie ryzykuj. Taki montaż najlepiej zlecić elektrykowi, bo błędne podłączenie może uszkodzić instalację, oprawę albo stworzyć zagrożenie porażenia prądem. |
Krok 1. Przygotuj potrzebne narzędzia i materiały
Zanim zdejmiesz stary łącznik albo zaczniesz podłączać nowy, przygotuj wszystko, czego będziesz potrzebować. Dzięki temu nie będziesz szukać narzędzi w trakcie pracy i ograniczysz ryzyko przypadkowego pomylenia przewodów.
Do montażu przydadzą się:
- dwa wyłączniki schodowe pojedyncze – jeden na początku, drugi na końcu obwodu;
- próbnik napięcia lub miernik – do sprawdzenia, czy zasilanie na pewno jest odłączone;
- śrubokręt płaski i krzyżakowy – do zacisków, ramek i mechanizmów;
- ściągacz izolacji – aby przygotować końcówki przewodów bez ich uszkadzania;
- złączki instalacyjne – np. do połączenia przewodów neutralnych i ochronnych;
- puszki instalacyjne – jeśli dopiero wykonujesz instalację;
- oprawa oświetleniowa – czyli lampa, którą mają sterować łączniki;
- latarka – szczególnie jeśli po wyłączeniu zasilania w pomieszczeniu będzie ciemno.
Sprawdź też, czy masz właściwy typ łącznika. Do sterowania jednym punktem świetlnym z dwóch miejsc potrzebujesz dwóch łączników schodowych, a nie zwykłych włączników jednobiegunowych. Na mechanizmie powinny znajdować się zaciski oznaczone najczęściej jako L oraz dwa zaciski korespondencyjne, np. 1 i 2 albo strzałki.
Już na tym etapie warto zrobić zdjęcie istniejącego podłączenia, jeśli wymieniasz stary osprzęt. Taka dokumentacja może pomóc później odtworzyć układ przewodów, ale nie zastępuje sprawdzenia ich miernikiem.
Krok 2. Wyłącz zasilanie w obwodzie
To najważniejszy etap całego montażu. Zanim dotkniesz przewodów, wyłącz zasilanie w obwodzie, na którym będziesz pracować. Najlepiej zrobić to w rozdzielnicy, wyłączając odpowiedni bezpiecznik odpowiadający za oświetlenie w danym pomieszczeniu.
Nie zakładaj jednak, że samo przełączenie bezpiecznika wystarczy. Po wyłączeniu zasilania sprawdź próbnikiem lub miernikiem, czy w puszce i przy przewodach nie ma napięcia. Dopiero wtedy możesz bezpiecznie przejść do dalszych czynności.
Warto pamiętać o kilku zasadach:
- nie pracuj przy włączonym zasilaniu,
- nie ufaj samemu kolorowi przewodów,
- zawsze sprawdzaj napięcie miernikiem,
- zabezpiecz bezpiecznik przed przypadkowym włączeniem,
- nie wykonuj montażu, jeśli nie masz pewności, który przewód jest fazowy.
Jeśli w domu są inni domownicy, poinformuj ich, że pracujesz przy instalacji. Możesz też oznaczyć wyłączony bezpiecznik kartką, aby nikt przypadkowo nie przywrócił zasilania w trakcie montażu.
Jeśli po wyłączeniu jednego bezpiecznika nadal pojawia się napięcie, przerwij pracę. To może oznaczać, że obwód jest opisany nieprawidłowo albo w puszce znajdują się przewody z innego obwodu. W takiej sytuacji najbezpieczniej wezwać elektryka.

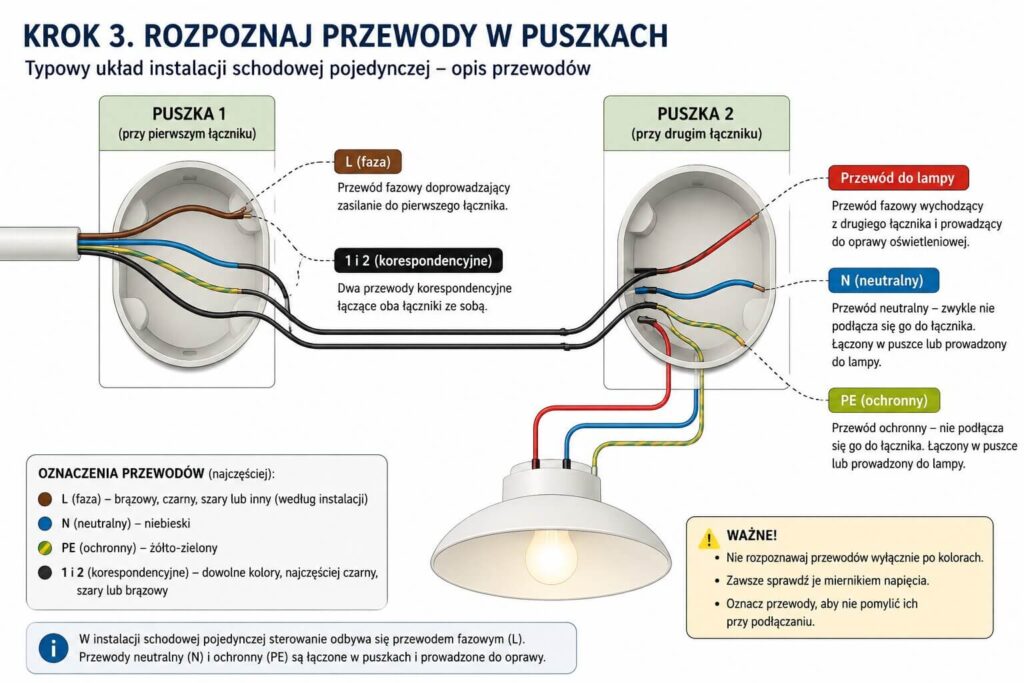

Krok 3. Rozpoznaj przewody w puszkach
Po wyłączeniu zasilania i sprawdzeniu braku napięcia możesz przejść do rozpoznania przewodów w puszkach. To bardzo ważne, bo w instalacji schodowej masz nie tylko przewód fazowy i przewód prowadzący do lampy, ale też przewody korespondencyjne łączące oba wyłączniki.
Najczęściej spotkasz:
- przewód fazowy L – doprowadza zasilanie do pierwszego łącznika;
- przewód do lampy – wychodzi z drugiego łącznika w stronę oprawy;
- dwa przewody korespondencyjne – łączą oba wyłączniki schodowe;
- przewód neutralny N – zwykle nie podłącza się go do łącznika, ale łączy w puszce lub prowadzi do lampy;
- przewód ochronny PE – służy do ochrony i powinien być połączony zgodnie z instalacją.
Nie rozpoznawaj przewodów wyłącznie po kolorach. W nowych instalacjach niebieski zwykle oznacza przewód neutralny, żółto-zielony ochronny, a brązowy, czarny lub szary fazowy. W starszych instalacjach kolory mogą być jednak mylące albo użyte niezgodnie z zasadami.
| Przewód | Najczęstsze oznaczenie/kolor | Do czego służy? | Gdzie trafia? |
| Fazowy | L, zwykle brązowy, czarny lub szary | Doprowadza zasilanie do układu | Do zacisku L/COM w pierwszym łączniku |
| Korespondencyjny 1 | 1, dowolny kolor roboczy | Łączy oba łączniki schodowe | Do zacisku 1 w obu łącznikach |
| Korespondencyjny 2 | 2, dowolny kolor roboczy | Łączy oba łączniki schodowe | Do zacisku 2 w obu łącznikach |
| Do lampy | L sterowane | Przekazuje zasilanie z drugiego łącznika do oprawy | Do zacisku L/COM w drugim łączniku i zacisku L w lampie |
| Neutralny | N, zwykle niebieski | Zamyka obwód z oprawą | Do oprawy lub złączki N w puszce |
| Ochronny | PE, żółto-zielony | Zapewnia ochronę przeciwporażeniową | Do oprawy lub złączki PE, jeśli instalacja/oprawa tego wymaga |
Najlepiej oznacz przewody taśmą opisową, markerem albo małymi etykietami. Dzięki temu w kolejnych krokach łatwiej podłączysz zacisk L, przewody korespondencyjne oraz przewód wychodzący do lampy.
Jeśli po otwarciu puszki widzisz więcej przewodów, połączenia wyglądają chaotycznie albo nie potrafisz jednoznacznie wskazać fazy i przewodów korespondencyjnych, przerwij pracę. W takiej sytuacji bezpieczniej poprosić elektryka o sprawdzenie układu.
Krok 4. Sprawdź oznaczenia zacisków w łącznikach schodowych
Zanim podłączysz przewody, obejrzyj dokładnie tył łącznika schodowego. Na mechanizmie powinny znajdować się oznaczenia zacisków, które pokazują, gdzie podłączyć przewód wspólny, a gdzie przewody korespondencyjne.
Najczęściej spotkasz oznaczenia:
- L – zacisk wspólny, do którego podłącza się przewód fazowy w pierwszym łączniku albo przewód prowadzący do lampy w drugim;
- 1 i 2 – zaciski korespondencyjne, czyli miejsca na przewody biegnące między dwoma łącznikami;
- strzałki – w niektórych modelach zastępują oznaczenia liczbowe;
- COM – odpowiednik zacisku wspólnego w wybranych seriach osprzętu.
| Oznaczenie zacisku | Co oznacza? | Co się do niego podłącza? |
| L | Zacisk wspólny | Fazę w pierwszym łączniku albo przewód do lampy w drugim łączniku |
| COM | Zacisk wspólny | To samo co L, zależnie od producenta osprzętu |
| 1 | Zacisk korespondencyjny | Pierwszy przewód korespondencyjny między łącznikami |
| 2 | Zacisk korespondencyjny | Drugi przewód korespondencyjny między łącznikami |
| Strzałki | Zaciski korespondencyjne lub oznaczenia kierunkowe | Przewody korespondencyjne, zgodnie ze schematem producenta |
Nie każdy producent oznacza łączniki identycznie, dlatego nie podłączaj przewodów „z pamięci”. Zawsze sprawdź schemat na obudowie mechanizmu albo instrukcję dołączoną do wyłącznika.
Warto też porównać oba łączniki przed montażem. Jeśli są z tej samej serii, zaciski zwykle będą rozmieszczone podobnie. Jeśli wymieniasz tylko jeden stary łącznik na nowy, nie zakładaj, że układ zacisków będzie taki sam – w nowym modelu L może znajdować się w innym miejscu.
Krok 5. Podłącz pierwszy wyłącznik schodowy
W pierwszym wyłączniku schodowym podłączasz przewód fazowy oraz dwa przewody korespondencyjne, które biegną do drugiego łącznika. To właśnie dzięki nim światło można włączać i wyłączać z dwóch różnych miejsc.
Najczęściej wygląda to tak:
- przewód fazowy L podłącz do zacisku L lub COM,
- pierwszy przewód korespondencyjny podłącz do zacisku 1,
- drugi przewód korespondencyjny podłącz do zacisku 2.
Po wsunięciu przewodów w zaciski delikatnie je dociągnij i sprawdź, czy trzymają się stabilnie. Luźny przewód może powodować miganie światła, brak działania jednego łącznika albo przegrzewanie się połączenia.
Nie podłączaj przewodu neutralnego ani ochronnego do zacisków łącznika, jeśli dany model tego nie wymaga. W typowym układzie schodowym pojedynczym łącznik steruje przewodem fazowym, a przewody N i PE są prowadzone lub łączone osobno w puszce oraz przy oprawie.
Krok 6. Połącz przewody neutralne i ochronne w puszce
Przewody neutralne N oraz ochronne PE nie pracują tak jak przewody korespondencyjne w łączniku schodowym. W typowej instalacji nie podłącza się ich do zacisków wyłącznika, tylko łączy osobno w puszce i prowadzi dalej do oprawy oświetleniowej.
Najczęściej wygląda to tak:
- przewody neutralne N łączysz razem w złączce instalacyjnej,
- przewody ochronne PE łączysz razem w osobnej złączce,
- przewód ochronny doprowadzasz także do oprawy, jeśli lampa tego wymaga,
- przewodów N i PE nie mieszasz ze sobą.
To bardzo ważne, bo przewód neutralny i ochronny pełnią inne funkcje. Ich nieprawidłowe połączenie może być niebezpieczne i powodować problemy z działaniem zabezpieczeń.
Używaj wyłącznie złączek przeznaczonych do instalacji elektrycznych i dobierz je do liczby oraz przekroju przewodów. Po połączeniu delikatnie sprawdź, czy każdy przewód dobrze siedzi w złączce. Jeśli którykolwiek wysuwa się albo nie masz pewności, jak wykonać połączenie, przerwij pracę i skonsultuj instalację z elektrykiem.
Krok 7. Podłącz drugi wyłącznik schodowy
W drugim wyłączniku schodowym podłączasz dwa przewody korespondencyjne oraz przewód, który prowadzi dalej do lampy. To właśnie ten łącznik przekazuje zasilanie do oprawy oświetleniowej, zależnie od położenia obu klawiszy.
Najczęściej schemat wygląda tak:
- pierwszy przewód korespondencyjny podłącz do zacisku 1,
- drugi przewód korespondencyjny podłącz do zacisku 2,
- przewód prowadzący do lampy podłącz do zacisku L lub COM.
Ważne, aby przewody korespondencyjne były podłączone do zacisków korespondencyjnych w obu łącznikach. Jeśli je pomylisz z zaciskiem wspólnym, światło może działać tylko z jednego miejsca albo włączać się w nielogiczny sposób.
Po podłączeniu delikatnie pociągnij każdy przewód i sprawdź, czy dobrze trzyma się w zacisku. Nie upychaj mechanizmu w puszce na siłę – zagięte lub poluzowane przewody mogą później powodować przerwy w działaniu oświetlenia.
Krok 8. Podłącz oprawę oświetleniową
Oprawę oświetleniową podłączasz dopiero wtedy, gdy przewody w puszkach są już prawidłowo rozpoznane i połączone. Do lampy powinien dochodzić przewód sterowany z drugiego wyłącznika, przewód neutralny oraz – jeśli oprawa tego wymaga – przewód ochronny.
Najczęściej wygląda to tak:
- przewód fazowy sterowany z drugiego łącznika podłącz do zacisku L w oprawie,
- przewód neutralny N podłącz do zacisku N,
- przewód ochronny PE podłącz do zacisku ochronnego, jeśli lampa ma takie miejsce,
- nie łącz przewodu ochronnego z neutralnym.
Przed dokręceniem oprawy sprawdź, czy końcówki przewodów są dobrze przygotowane – nie powinny być zbyt długie, poszarpane ani nadmiernie odsłonięte. Połączenia muszą być stabilne, bo luźny przewód w lampie może powodować miganie światła, przerwy w działaniu albo nagrzewanie się zacisku.
Jeśli oprawa jest metalowa, przewód ochronny ma szczególne znaczenie. Nie pomijaj go i nie zostawiaj luzem w puszce lub pod sufitem. Przy oprawach w II klasie ochronności producent może nie przewidywać podłączenia PE, ale zawsze sprawdź oznaczenia na lampie i instrukcję montażu.
Krok 9. Ułóż przewody w puszkach
Po podłączeniu przewodów nie wciskaj mechanizmu od razu do puszki. Najpierw ułóż przewody spokojnie, tak aby nie były mocno zagięte, naprężone ani przygniecione przez łącznik.
Najlepiej układać je delikatnymi łukami. Dzięki temu łatwiej wsuniesz mechanizm do puszki, a przewody nie wysuną się z zacisków podczas montażu. Unikaj ostrych załamań, skręcania kilku żył na siłę i upychania wszystkiego śrubokrętem.
Zwróć uwagę szczególnie na:
- stabilność połączeń – przewody nie mogą wypadać z zacisków,
- brak odsłoniętej miedzi poza zaciskiem,
- oddzielenie przewodów od ostrych krawędzi puszki,
- miejsce na mechanizm łącznika,
- swobodne ułożenie złączek N i PE, jeśli znajdują się w tej samej puszce.
Jeśli przewodów jest bardzo dużo, a puszka jest płytka, nie montuj wszystkiego na siłę. Lepiej uporządkować połączenia, zastosować odpowiednie złączki albo skonsultować układ z elektrykiem. Zbyt ciasno upchnięte przewody mogą się poluzować i powodować problemy z działaniem oświetlenia.
Porada eksperta – Adriana Kurka
Zostaw w puszce kilka centymetrów zapasu przewodu, zamiast docinać żyły idealnie „na styk”. To bardzo ważne przy późniejszej wymianie łącznika, poprawkach albo ponownym zarabianiu końcówek.
Krok 10. Zamontuj mechanizmy łączników
Gdy przewody są już podłączone i ułożone w puszkach, możesz zamontować mechanizmy łączników. Wsuń każdy mechanizm ostrożnie do puszki, pilnując, aby przewody nie wysunęły się z zacisków i nie zostały przygniecione.
Mechanizm ustaw prosto, a następnie dokręć śruby montażowe lub rozporowe łapki – zależnie od typu osprzętu. Nie dokręcaj ich zbyt mocno, bo możesz uszkodzić puszkę, zdeformować mechanizm albo utrudnić późniejsze założenie ramki.
Przed ostatecznym dokręceniem sprawdź:
- czy mechanizm jest ustawiony równo,
- czy przewody nie są napięte,
- czy złączki nie blokują osadzenia łącznika,
- czy zaciski nie dotykają metalowych elementów puszki,
- czy klawisz po założeniu będzie pracował swobodnie.
Jeśli mechanizm nie chce wejść do puszki, nie wciskaj go na siłę. Wyjmij go, popraw ułożenie przewodów i dopiero wtedy spróbuj ponownie. To drobny etap, ale ma duże znaczenie – źle osadzony łącznik może odstawać od ściany, blokować ramkę albo powodować naprężenia na przewodach.
Krok 11. Załóż ramki i klawisze
Po zamontowaniu mechanizmów możesz założyć ramki i klawisze. Zrób to dopiero wtedy, gdy oba łączniki są równo osadzone w puszkach i nie odstają od ściany.
Najpierw dopasuj ramkę do mechanizmu, a później delikatnie wciśnij klawisz. Nie używaj nadmiernej siły – jeśli element nie wchodzi gładko, sprawdź, czy mechanizm jest ustawiony prosto i czy nic nie blokuje montażu od środka.
Po założeniu klawiszy sprawdź, czy:
- pracują lekko i bez zacinania,
- nie ocierają o ramkę,
- wracają do właściwej pozycji,
- ramka dobrze przylega do ściany,
- oba łączniki wyglądają estetycznie i są ustawione równo.
To etap wykończeniowy, ale nie warto go robić w pośpiechu. Krzywo zamontowana ramka albo źle wpięty klawisz mogą sprawić, że łącznik będzie działał niewygodnie, nawet jeśli samo podłączenie przewodów jest poprawne.
Porada eksperta – Adriana Kurka
Zanim zamkniesz puszki i założysz ramki, zrób zdjęcie poprawnie podłączonych przewodów w obu łącznikach. To drobiazg, który bardzo ułatwia późniejszą wymianę osprzętu, malowanie ścian albo diagnozę usterki. Na zdjęciu powinno być widać, który przewód trafia do zacisku L/COM, a które żyły są podłączone do zacisków korespondencyjnych 1 i 2. Dzięki temu za kilka lat nie będziesz musiał odtwarzać całego układu od zera, a elektryk szybciej sprawdzi instalację, jeśli pojawi się problem.
Krok 12. Włącz zasilanie i przetestuj działanie
Gdy łączniki są zamontowane, ramki założone, a oprawa podłączona, możesz włączyć zasilanie w rozdzielnicy. Zrób to ostrożnie i dopiero wtedy, gdy masz pewność, że żaden przewód nie jest odsłonięty, luźny ani przygnieciony w puszce.
Po włączeniu zasilania przetestuj działanie światła z obu miejsc. Najpierw przełącz pierwszy wyłącznik, później drugi, a następnie sprawdź kilka kombinacji ustawień. Prawidłowo podłączony układ schodowy powinien pozwalać włączać i wyłączać tę samą lampę niezależnie z obu łączników.
Sprawdź, czy:
- światło włącza się z pierwszego łącznika,
- światło wyłącza się z drugiego łącznika,
- każdy łącznik działa niezależnie od położenia drugiego,
- lampa nie miga,
- łączniki nie iskrzą i nie wydają niepokojących dźwięków,
- ramki oraz klawisze nie nagrzewają się.
Jeśli światło działa tylko z jednego miejsca, nie włącza się wcale albo zachowuje się losowo, od razu wyłącz zasilanie i wróć do sprawdzenia połączeń. Nie poprawiaj przewodów przy włączonym prądzie.
Krok 13. Sprawdź najczęstsze objawy błędnego podłączenia
Po teście działania zwróć uwagę nie tylko na to, czy lampa świeci, ale też jak zachowuje się cały układ. Przy wyłączniku schodowym błędne podłączenie często nie oznacza całkowitego braku światła – czasem lampa działa tylko w jednej kombinacji albo jeden z łączników przestaje reagować.
Najczęstsze objawy błędnego podłączenia to:
- światło działa tylko z jednego wyłącznika,
- lampa włącza się tylko przy konkretnym ustawieniu drugiego łącznika,
- jeden klawisz nie ma żadnego wpływu na światło,
- światło miga albo gaśnie po poruszeniu łącznikiem,
- bezpiecznik wyłącza się po przełączeniu klawisza,
- łącznik iskrzy, buczy albo nagrzewa się,
- po założeniu ramki klawisz działa ciężko lub się zacina.
Jeśli zauważysz którykolwiek z tych objawów, od razu wyłącz zasilanie w rozdzielnicy. Najczęściej problem wynika z pomylenia zacisku L/COM z przewodami korespondencyjnymi, luźnego przewodu w zacisku albo nieprawidłowego połączenia przewodów w puszce.
Nie testuj układu wielokrotnie „na próbę”, jeśli bezpiecznik wybija albo łącznik się nagrzewa. To sygnał, że połączenie może być niebezpieczne i wymaga sprawdzenia przed dalszym używaniem.
| Objaw | Możliwa przyczyna | Co zrobić? |
| Światło działa tylko z jednego miejsca | Pomylenie zacisku L/COM z przewodem korespondencyjnym | Wyłącz zasilanie i sprawdź połączenia w obu łącznikach |
| Lampa świeci tylko przy jednej kombinacji klawiszy | Źle podłączone przewody korespondencyjne | Sprawdź, czy przewody są w zaciskach 1 i 2 |
| Jeden łącznik nie reaguje | Luźny przewód albo błędnie podłączony zacisk wspólny | Sprawdź stabilność przewodów i oznaczenia zacisków |
| Lampa miga | Luźne połączenie w zacisku, złączce albo oprawie | Wyłącz zasilanie i sprawdź dokręcenie przewodów |
| Bezpiecznik wybija po przełączeniu klawisza | Możliwe zwarcie lub błędne połączenie przewodów | Nie testuj dalej i wezwij elektryka |
| Łącznik iskrzy, buczy albo się nagrzewa | Nieprawidłowe lub luźne połączenie | Odłącz zasilanie i nie używaj instalacji do czasu sprawdzenia |
Krok 14. Usuń ewentualne usterki po montażu
Jeśli po teście układ nie działa prawidłowo, najpierw wyłącz zasilanie w rozdzielnicy i ponownie sprawdź brak napięcia miernikiem. Dopiero wtedy możesz zdjąć ramki, wyjąć mechanizmy z puszek i skontrolować połączenia.
Najczęściej trzeba sprawdzić:
- czy przewód fazowy jest podłączony do zacisku L/COM w pierwszym łączniku,
- czy przewód prowadzący do lampy jest podłączony do zacisku L/COM w drugim łączniku,
- czy przewody korespondencyjne są w zaciskach 1 i 2 w obu łącznikach,
- czy przewody dobrze trzymają się w zaciskach,
- czy złączki przewodów N i PE są stabilne,
- czy żaden przewód nie został przygnieciony przy montażu mechanizmu.
Po poprawieniu połączeń ułóż przewody w puszkach jeszcze raz, zamontuj łączniki i ponownie wykonaj test. Jeśli światło nadal działa nieprawidłowo, bezpiecznik wybija albo nie masz pewności, który przewód pełni jaką funkcję, nie próbuj kolejnych losowych kombinacji. W takiej sytuacji najbezpieczniej wezwać elektryka.
Przy instalacji schodowej pomylenie jednego przewodu potrafi zmienić działanie całego układu. Lepiej zatrzymać pracę i sprawdzić obwód fachowo, niż ryzykować zwarcie, uszkodzenie osprzętu albo niebezpieczne napięcie na oprawie.
Jeśli natomiast chcesz podłączyć wyłącznik schodowy z 3 punktami, zobacz artykuł https://wnetrzanacodzien.pl/wylacznik-schodowy-schemat-3-punkty-jak-podlaczyc.
Kiedy lepiej wezwać elektryka?
Podłączenie wyłącznika schodowego wygląda prosto na schemacie, ale w praktyce instalacja w puszce może być bardziej skomplikowana. Jeśli nie masz pewności, który przewód jest fazowy, neutralny, ochronny lub korespondencyjny, lepiej nie zgadywać i wezwać elektryka.
Fachowiec będzie potrzebny szczególnie wtedy, gdy:
- w puszce jest więcej przewodów, niż zakładasz,
- kolory żył nie zgadzają się z typowymi oznaczeniami,
- instalacja jest stara albo była wcześniej przerabiana,
- nie potrafisz jednoznacznie wskazać przewodu fazowego,
- po wyłączeniu jednego bezpiecznika nadal pojawia się napięcie,
- światło działa tylko z jednego miejsca mimo poprawienia połączeń,
- bezpiecznik wybija po przełączeniu klawisza,
- łącznik iskrzy, buczy albo się nagrzewa,
- oprawa jest metalowa i nie wiesz, jak podłączyć przewód ochronny,
- chcesz rozbudować instalację o dodatkowe punkty sterowania.
W instalacji elektrycznej nie warto działać metodą prób i błędów. Błędne podłączenie może skończyć się zwarciem, uszkodzeniem osprzętu, nieprawidłowym działaniem zabezpieczeń albo zagrożeniem porażenia prądem.
Jeśli po otwarciu puszki nie jesteś w stanie spokojnie i pewnie opisać funkcji każdego przewodu, przerwij pracę. Elektryk sprawdzi układ miernikiem, poprawnie dobierze zaciski i upewni się, że całość działa bezpiecznie.
Podsumowanie
Wiesz już, jak podłączyć wyłącznik schodowy pojedynczy i na czym polega sterowanie jedną lampą z dwóch miejsc. W takim układzie potrzebujesz dwóch łączników schodowych, przewodu fazowego, dwóch żył korespondencyjnych, przewodu prowadzącego do lampy oraz prawidłowo połączonych przewodów neutralnych i ochronnych.
Najważniejsze zasady? Najpierw wyłącz zasilanie, sprawdź brak napięcia miernikiem i rozpoznaj przewody w puszkach. Dopiero później podłącz fazę do zacisku L/COM pierwszego łącznika, żyły korespondencyjne do zacisków 1 i 2, a przewód do lampy do zacisku L/COM drugiego łącznika.
Jeśli po montażu światło działa tylko z jednego miejsca, lampa miga, bezpiecznik wybija albo łącznik się nagrzewa, od razu wyłącz zasilanie i sprawdź połączenia. Przy instalacji elektrycznej nie warto działać metodą prób i błędów – jeśli nie masz pewności, wezwij elektryka.
FAQ – najczęściej zadawane pytania
Tak. Do sterowania jednym światłem z dwóch miejsc potrzebujesz dwóch łączników schodowych pojedynczych. Jeden zwykły włącznik jednobiegunowy nie wystarczy.
Zwykły wyłącznik przerywa lub zamyka jeden obwód z jednego miejsca. Wyłącznik schodowy ma zacisk wspólny i dwa zaciski korespondencyjne, dzięki czemu może współpracować z drugim łącznikiem.
Przewód fazowy zasilający podłącza się zwykle do zacisku L lub COM w pierwszym łączniku schodowym. Zawsze sprawdź oznaczenia na konkretnym modelu osprzętu.
Przewody korespondencyjne podłącza się do zacisków oznaczonych najczęściej jako 1 i 2 albo strzałki. Łączą one pierwszy i drugi łącznik schodowy.
W typowym układzie nie. Przewód neutralny N prowadzi się do oprawy oświetleniowej i łączy w puszce za pomocą odpowiedniej złączki.
Najczęściej przyczyną jest pomylenie zacisku L/COM z przewodami korespondencyjnymi albo luźne połączenie w zacisku. Przed sprawdzeniem przewodów zawsze wyłącz zasilanie.
Możesz wykonać montaż tylko wtedy, gdy masz wiedzę, odpowiednie narzędzia i potrafisz bezpiecznie rozpoznać przewody. Jeśli nie masz pewności, zleć pracę elektrykowi.
Bibliografia
- https://citrono.pl/blog/jak-podlaczyc-wylacznik-schodowy-schemat-krok-po-kroku
- https://onelectro.pl/blog/jak-podlaczyc-wlacznik-schodowy
- https://polandithub.pl/jak-podlaczyc-wylacznik-schodowy-ile-zyl-schemat/
- https://abanet.pl/blog/oswietlenie/jak-podlaczyc-wlacznik-schodowy
- https://ropam.com.pl/jak-podlaczyc-wlacznik-schodowy-przewody-i-schemat-instalacji/
