Wyłącznik schodowy – schemat 3 punkty. Jak podłączyć?

Chcesz sterować jedną lampą z trzech miejsc, np. na długim korytarzu, klatce schodowej albo w dużym salonie? Do takiego układu nie wystarczy zwykły wyłącznik schodowy. Schemat 3 punkty wymaga zastosowania dwóch łączników schodowych i jednego łącznika krzyżowego między nimi. To układ wygodny, ale bardziej wymagający niż klasyczne sterowanie z dwóch miejsc, dlatego przed montażem warto dobrze poznać schemat i zasady bezpieczeństwa. Zobacz, jak to działa krok po kroku!

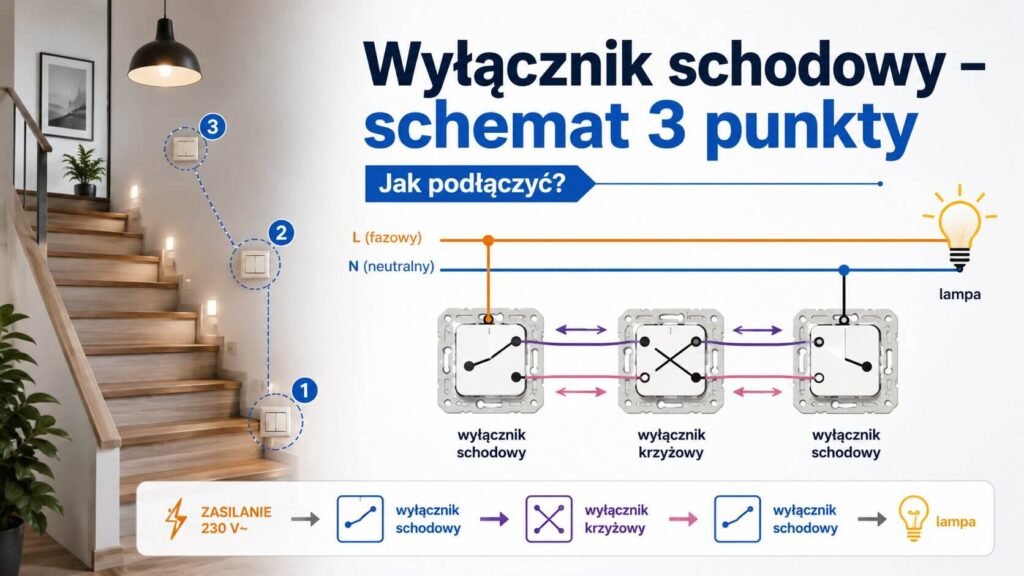

Wyłącznik schodowy – schemat 3 punkty. Najważniejsze informacje

Jeśli chcesz sterować jedną lampą z trzech różnych miejsc, potrzebujesz czegoś więcej niż klasyczny wyłącznik schodowy. Schemat 3 punkty opiera się na dwóch łącznikach schodowych i jednym łączniku krzyżowym, który montuje się między nimi. Taki układ stosuje się tam, gdzie światło ma być wygodnie włączane i wyłączane z kilku punktów – np. na klatce schodowej, w długim korytarzu, przy wejściu do salonu i przy wyjściu na taras albo w dużym holu.

Na czym polega układ schodowo-krzyżowy?

Układ schodowo-krzyżowy pozwala sterować jedną oprawą oświetleniową z trzech miejsc. Na początku i na końcu obwodu montuje się dwa łączniki schodowe, a między nimi znajduje się łącznik krzyżowy.

Łączniki schodowe przełączają tor fazy między przewodami korespondencyjnymi, a łącznik krzyżowy zmienia sposób ich połączenia. Dzięki temu każde naciśnięcie dowolnego klawisza zmienia stan lampy – jeśli światło było wyłączone, włącza się; jeśli było włączone, gaśnie.

Najprościej zapamiętać to tak:

• pierwszy łącznik schodowy przyjmuje przewód fazowy,
• łącznik krzyżowy znajduje się pośrodku układu,
• drugi łącznik schodowy przekazuje fazę do lampy,
• dwa przewody korespondencyjne biegną między pierwszym schodowym a krzyżowym,
• kolejne dwa przewody korespondencyjne biegną między krzyżowym a drugim schodowym.

To właśnie łącznik krzyżowy sprawia, że układ może działać z trzech punktów. Jeśli chcesz sterować światłem z czterech lub pięciu miejsc, między dwoma łącznikami schodowymi dodaje się kolejne łączniki krzyżowe. Jeśli natomiast zależy Ci na klasycznym wyłączniku schodowym sterowanym z dwóch punktów, przeczytaj https://wnetrzanacodzien.pl/jak-podlaczyc-wylacznik-schodowy-pojedynczy-instrukcja-krok-po-kroku.

Co będzie potrzebne do wykonania instalacji?

Do wykonania układu 3-punktowego potrzebujesz odpowiedniego osprzętu, przewodów i podstawowych narzędzi pomiarowych. Nie wystarczą trzy zwykłe włączniki – środkowy element musi być łącznikiem krzyżowym.

Przygotuj przede wszystkim:

• 2 łączniki schodowe – montowane na początku i końcu układu,
• 1 łącznik krzyżowy – montowany między łącznikami schodowymi,
• oprawę oświetleniową – czyli lampę sterowaną z trzech miejsc,
• przewody instalacyjne dobrane do układu i warunków montażu,
• puszki instalacyjne na łączniki i połączenia,
• złączki instalacyjne do przewodów neutralnych i ochronnych,
• miernik lub próbnik napięcia,
• śrubokręty, ściągacz izolacji i latarkę.

Przed rozpoczęciem pracy sprawdź oznaczenia zacisków na każdym mechanizmie. Łącznik schodowy ma zwykle zacisk wspólny L/COM oraz dwa zaciski korespondencyjne. Łącznik krzyżowy ma z kolei cztery zaciski do połączenia dwóch par przewodów korespondencyjnych.

Jeśli po otwarciu puszek widzisz przewody w nietypowych kolorach, stare połączenia albo większą liczbę żył niż zakłada schemat, nie podłączaj nic „na próbę”. W takim przypadku najbezpieczniej poprosić elektryka o sprawdzenie instalacji.

Jak podłączyć światło z trzech miejsc?

Podłączenie światła z trzech miejsc wymaga układu schodowo-krzyżowego. Oznacza to, że na początku i końcu instalacji montujesz dwa łączniki schodowe, a pomiędzy nimi jeden łącznik krzyżowy. To właśnie ten środkowy element pozwala sterować tą samą lampą z trzeciego punktu.

Krok 1. Zaplanuj rozmieszczenie łączników i oprawy oświetleniowej

Zacznij od ustalenia, gdzie dokładnie mają znaleźć się trzy punkty sterowania światłem. Najczęściej będzie to początek korytarza, jego środek i koniec, dół schodów, półpiętro i góra albo trzy wejścia do jednego pomieszczenia.

W układzie 3-punktowym rozmieszczenie powinno wyglądać logicznie:

• pierwszy łącznik schodowy montujesz na początku trasy,
• łącznik krzyżowy montujesz w punkcie środkowym,
• drugi łącznik schodowy montujesz na końcu trasy,
• oprawę oświetleniową umieszczasz tam, gdzie najlepiej doświetli całą przestrzeń.

Już na tym etapie zaplanuj, którędy poprowadzisz przewody. To ważne, bo między łącznikami muszą znaleźć się żyły korespondencyjne, a do lampy trzeba doprowadzić przewód sterowany oraz przewody N i PE.

Nie projektuj układu „na oko”. Zaznacz puszki, lampę, trasę przewodów i miejsce doprowadzenia zasilania. Dzięki temu łatwiej unikniesz pomyłek, zbyt krótkich odcinków przewodu i sytuacji, w której brakuje żył między łącznikami.

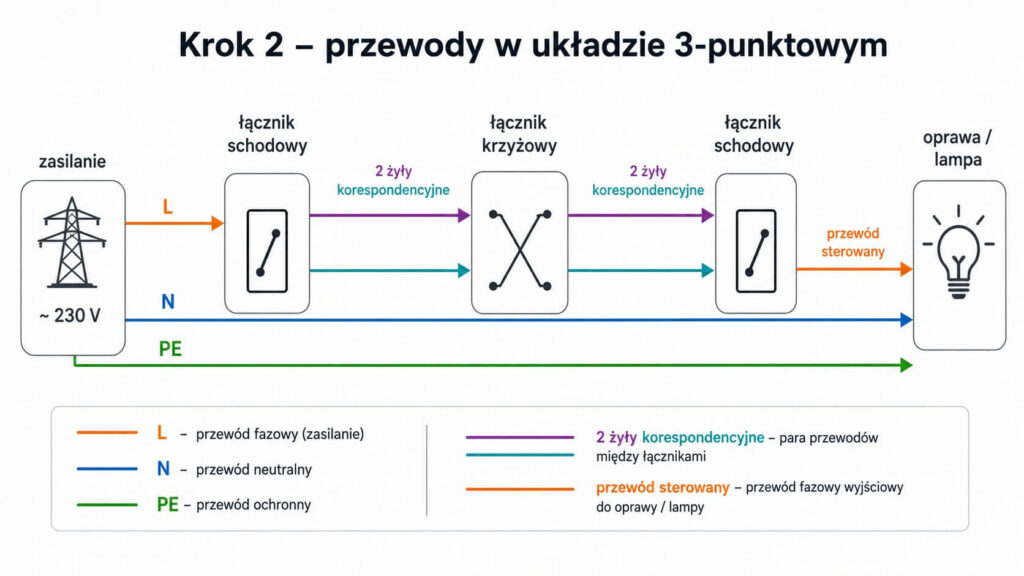

Krok 2. Dobierz odpowiednie przewody do układu 3-punktowego

W układzie sterowania światłem z trzech miejsc potrzebujesz więcej żył niż przy zwykłym włączniku. Między pierwszym łącznikiem schodowym a łącznikiem krzyżowym biegnie jedna para przewodów korespondencyjnych, a między łącznikiem krzyżowym a drugim łącznikiem schodowym – druga para.

Najprościej zaplanować przewody tak, aby w każdej puszce było miejsce na:

• przewód fazowy L – doprowadzony do pierwszego łącznika schodowego,
• dwie żyły korespondencyjne między pierwszym łącznikiem schodowym a krzyżowym,
• dwie kolejne żyły korespondencyjne między łącznikiem krzyżowym a drugim schodowym,
• przewód fazowy sterowany z drugiego łącznika do lampy,
• przewód neutralny N do oprawy,
• przewód ochronny PE do oprawy, jeśli wymaga tego instalacja i typ lampy.

Dobór przewodów powinien być zgodny z projektem instalacji, obciążeniem obwodu i obowiązującymi zasadami bezpieczeństwa. W domowych obwodach oświetleniowych często stosuje się przewody o przekroju 1,5 mm², ale nie dobieraj ich wyłącznie „z przyzwyczajenia”. Jeśli instalacja jest nietypowa, długa, rozbudowana albo ma zasilać więcej opraw, warto skonsultować dobór z elektrykiem.

Pamiętaj też o kolorach żył. Żółto-zielony przewód powinien pełnić funkcję ochronną, a niebieski – neutralną. Nie wykorzystuj ich jako przewodów korespondencyjnych tylko dlatego, że „brakuje koloru”. To może później utrudnić diagnostykę i stworzyć niebezpieczne pomyłki przy serwisie.

Krok 3. Wyłącz zasilanie i zabezpiecz miejsce pracy

Zanim dotkniesz przewodów, wyłącz zasilanie w obwodzie oświetleniowym. Zrób to w rozdzielnicy, wyłączając odpowiedni bezpiecznik. Nie wystarczy samo wyłączenie światła klawiszem – w puszce nadal może być napięcie.

Po odłączeniu zasilania sprawdź miernikiem lub próbnikiem, czy na przewodach rzeczywiście nie ma napięcia. To obowiązkowy etap, którego nie warto pomijać nawet wtedy, gdy instalacja wydaje się prosta i dobrze opisana.

Dla bezpieczeństwa:

• oznacz wyłączony bezpiecznik,
• poinformuj domowników, że pracujesz przy instalacji,
• nie zostawiaj odsłoniętych przewodów bez kontroli,
• pracuj przy dobrym oświetleniu, np. z latarką,
• nie dotykaj przewodów, jeśli nie masz pewności, że napięcie zostało odłączone.

Jeśli po wyłączeniu jednego bezpiecznika nadal wykrywasz napięcie, przerwij pracę. To może oznaczać źle opisany obwód, zasilanie z innego miejsca albo nietypowe połączenia w puszce. W takiej sytuacji najbezpieczniej wezwać elektryka.

Krok 4. Doprowadź zasilanie do pierwszej puszki

W układzie schodowo-krzyżowym zasilanie najczęściej doprowadza się do pierwszej puszki, czyli tej, w której będzie zamontowany pierwszy łącznik schodowy. To od niego zaczyna się sterowanie całym obwodem.

Do pierwszej puszki powinien trafić przewód fazowy L, który później podłączysz do zacisku wspólnego L/COM pierwszego łącznika schodowego. Przewody neutralny N i ochronny PE nie służą do przełączania światła, ale muszą być prawidłowo poprowadzone dalej do oprawy lub połączone w puszkach zgodnie ze schematem instalacji.

Na tym etapie zwróć uwagę, aby:

• przewód fazowy był jednoznacznie rozpoznany,
• żyły miały odpowiedni zapas w puszce,
• izolacja nie była uszkodzona,
• przewody N i PE nie były używane jako korespondencyjne,
• trasa przewodów była zgodna z wcześniejszym planem.

Jeśli zasilanie dochodzi w innym miejscu, np. przy oprawie albo w środkowej puszce, schemat podłączenia może wyglądać inaczej. Wtedy nie przenoś połączeń „na logikę”, tylko oprzyj się na konkretnym schemacie lub poproś elektryka o weryfikację układu.

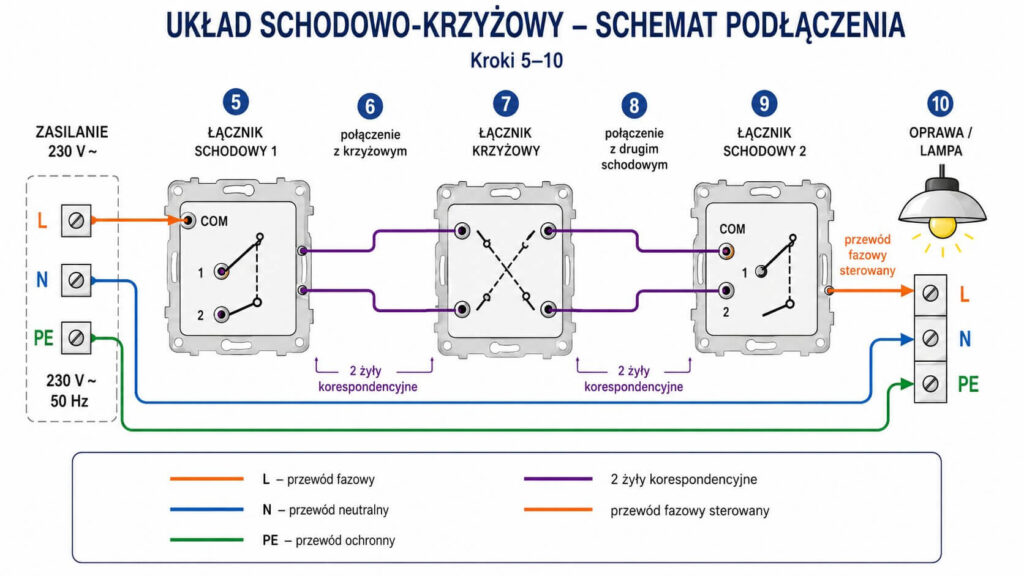

Krok 5. Podłącz pierwszy łącznik schodowy

Pierwszy łącznik schodowy przyjmuje zasilanie i przekazuje je dalej na przewody korespondencyjne. Dlatego najważniejsze jest prawidłowe podłączenie przewodu fazowego do zacisku wspólnego.

Najczęściej wykonuje się to tak:

• Przewód fazowy L podłącz do zacisku L lub COM,
• pierwszy przewód korespondencyjny podłącz do jednego z zacisków wyjściowych, np. 1,
• drugi przewód korespondencyjny podłącz do drugiego zacisku wyjściowego, np. 2.

Po podłączeniu delikatnie pociągnij każdy przewód, aby sprawdzić, czy dobrze trzyma się w zacisku. Luźne połączenie może powodować miganie światła, brak reakcji jednego łącznika albo nagrzewanie się osprzętu.

Nie podłączaj przewodów neutralnych ani ochronnych do zacisków łącznika, jeśli schemat i producent osprzętu tego nie przewidują. W typowym układzie schodowo-krzyżowym pierwszy łącznik przełącza przewód fazowy, a przewody N i PE prowadzi się osobno do oprawy lub łączy w puszkach zgodnie z projektem instalacji.

Krok 6. Połącz pierwszy łącznik schodowy z łącznikiem krzyżowym

Teraz połącz pierwszy łącznik schodowy z łącznikiem krzyżowym za pomocą dwóch przewodów korespondencyjnych. To one przenoszą przełączany tor fazy z pierwszego punktu sterowania do środkowego łącznika.

W praktyce wygląda to tak:

• przewód z zacisku 1 pierwszego łącznika schodowego poprowadź do jednego zacisku wejściowego łącznika krzyżowego,
• przewód z zacisku 2 pierwszego łącznika schodowego poprowadź do drugiego zacisku wejściowego łącznika krzyżowego,
• nie podłączaj tych przewodów do zacisku L/COM, bo łącznik krzyżowy działa inaczej niż schodowy.

W łączniku krzyżowym zaciski są zwykle oznaczone parami, np. strzałkami, numerami albo symbolem wejścia i wyjścia. Zanim dokręcisz przewody, sprawdź schemat na obudowie mechanizmu lub w instrukcji producenta.

Najważniejsze jest zachowanie par. Przewody wychodzące z pierwszego łącznika schodowego powinny trafić na jedną stronę łącznika krzyżowego, a przewody prowadzące dalej do drugiego łącznika schodowego – na drugą stronę. Dzięki temu układ będzie mógł prawidłowo przełączać światło z trzech miejsc.

Krok 7. Podłącz łącznik krzyżowy

Łącznik krzyżowy montujesz pomiędzy dwoma łącznikami schodowymi. To on odpowiada za zmianę połączenia między parami przewodów korespondencyjnych, dzięki czemu światło może być sterowane z trzeciego miejsca.

Najczęściej łącznik krzyżowy ma cztery zaciski – dwa wejściowe i dwa wyjściowe. Do jednej pary podłączasz przewody przychodzące z pierwszego łącznika schodowego, a do drugiej pary przewody prowadzące dalej do drugiego łącznika schodowego.

Podłącz go tak:

• Dwa przewody korespondencyjne z pierwszego łącznika schodowego wprowadź do pierwszej pary zacisków,
• dwa przewody korespondencyjne wychodzące do drugiego łącznika schodowego podłącz do drugiej pary zacisków,
• nie podłączaj przewodu fazowego L ani neutralnego N do łącznika krzyżowego,
• nie mieszaj par przewodów, bo układ może działać nieprawidłowo.

Przed dokręceniem przewodów sprawdź oznaczenia na konkretnym modelu łącznika. U jednego producenta pary zacisków mogą być ułożone pionowo, u innego poziomo albo oznaczone strzałkami. Dlatego nie sugeruj się wyłącznie wyglądem mechanizmu – zawsze sprawdź schemat na obudowie lub w instrukcji.

Krok 8. Połącz łącznik krzyżowy z drugim łącznikiem schodowym

Po podłączeniu przewodów przychodzących z pierwszego łącznika schodowego poprowadź kolejną parę przewodów korespondencyjnych z łącznika krzyżowego do drugiego łącznika schodowego. To ostatni odcinek toru przełączania przed przewodem, który zasili lampę.

Najczęściej wygląda to tak:

• pierwszy przewód wychodzący z łącznika krzyżowego podłącz do zacisku korespondencyjnego 1 w drugim łączniku schodowym,
• drugi przewód wychodzący z łącznika krzyżowego podłącz do zacisku korespondencyjnego 2 w drugim łączniku schodowym,
• zacisk L/COM w drugim łączniku schodowym zostaw na przewód prowadzący do oprawy oświetleniowej.

Pilnuj, aby przewody wychodzące z łącznika krzyżowego tworzyły jedną parę i nie mieszały się z przewodami zasilającymi, neutralnymi ani ochronnymi. Jeśli pomylisz pary albo podłączysz przewód korespondencyjny do zacisku wspólnego, układ może działać tylko w niektórych ustawieniach klawiszy.

Po podłączeniu delikatnie sprawdź stabilność przewodów w zaciskach. Przy układzie 3-punktowym każde luźne połączenie może powodować trudne do znalezienia problemy – np. światło działające tylko z dwóch miejsc zamiast z trzech.

Krok 9. Podłącz drugi łącznik schodowy

Drugi łącznik schodowy zamyka układ sterowania i przekazuje fazę dalej do oprawy oświetleniowej. To właśnie do jego zacisku wspólnego trafia przewód, który będzie zasilał lampę po odpowiednim przełączeniu klawiszy.

Najczęściej podłączenie wygląda tak:

• przewody korespondencyjne z łącznika krzyżowego podłącz do zacisków 1 i 2 drugiego łącznika schodowego,
• przewód prowadzący do lampy podłącz do zacisku L lub COM,
• przewodów N i PE nie podłączaj do zacisków łącznika, jeśli schemat i producent osprzętu tego nie przewidują.

Po podłączeniu sprawdź, czy przewody są dobrze osadzone w zaciskach i nie wysuwają się przy lekkim pociągnięciu. Zwróć też uwagę, czy przewód do lampy nie został pomylony z jedną z żył korespondencyjnych – to jeden z najczęstszych błędów w układzie schodowo-krzyżowym.

Jeśli drugi łącznik będzie podłączony nieprawidłowo, światło może działać tylko z wybranych punktów albo reagować w nielogiczny sposób. Dlatego przed zamknięciem puszki warto jeszcze raz porównać zaciski z oznaczeniami na mechanizmie.

Krok 10. Podłącz oprawę oświetleniową

Oprawę oświetleniową podłączasz do przewodu wychodzącego z drugiego łącznika schodowego oraz do przewodów N i PE. To ostatni element obwodu – właśnie tutaj trafia faza sterowana przez cały układ schodowo-krzyżowy.

Najczęściej wygląda to tak:

• Przewód fazowy sterowany z drugiego łącznika podłącz do zacisku L w oprawie,
• przewód neutralny N podłącz do zacisku N,
• przewód ochronny PE podłącz do zacisku ochronnego, jeśli oprawa tego wymaga,
• nie łącz przewodu neutralnego z ochronnym.

Przed zamocowaniem lampy sprawdź, czy przewody są dobrze osadzone w zaciskach i czy nie ma odsłoniętej miedzi poza miejscem połączenia. Jeśli oprawa jest metalowa, przewód ochronny ma szczególne znaczenie – nie zostawiaj go luzem i nie pomijaj, jeśli producent przewidział jego podłączenie.

Po podłączeniu ułóż przewody tak, aby nie były przygniecione przez podstawę lampy. Luźne albo zgniecione połączenie może powodować miganie, przerwy w działaniu światła lub nagrzewanie się zacisków.

Krok 11. Uporządkuj połączenia w puszkach

Po podłączeniu łączników i oprawy nie zamykaj puszek od razu. Najpierw uporządkuj przewody, sprawdź złączki i upewnij się, że żadna żyła nie jest naprężona, przygnieciona ani przypadkowo wysunięta z zacisku.

W układzie z trzema punktami sterowania przewodów jest więcej niż przy zwykłym włączniku, dlatego porządek w puszkach ma duże znaczenie. Chaotycznie ułożone żyły mogą utrudnić montaż mechanizmu, a przy późniejszym serwisie sprawią, że trudno będzie szybko rozpoznać połączenia.

Zwróć uwagę szczególnie na:

• stabilne osadzenie przewodów w zaciskach,
• brak odsłoniętej miedzi poza zaciskami,
• oddzielenie przewodów N i PE od przewodów korespondencyjnych,
• czytelne ułożenie par przewodów przy łączniku krzyżowym,
• miejsce na bezpieczne wsunięcie mechanizmów do puszek.

Przewody układaj delikatnymi łukami, bez ostrego zaginania i upychania na siłę. Jeśli puszka jest bardzo płytka albo połączeń jest zbyt dużo, lepiej zastosować głębszą puszkę lub skonsultować układ z elektrykiem. W instalacji schodowo-krzyżowej ciasnota w puszce szybko prowadzi do poluzowanych zacisków i trudnych do wykrycia usterek.

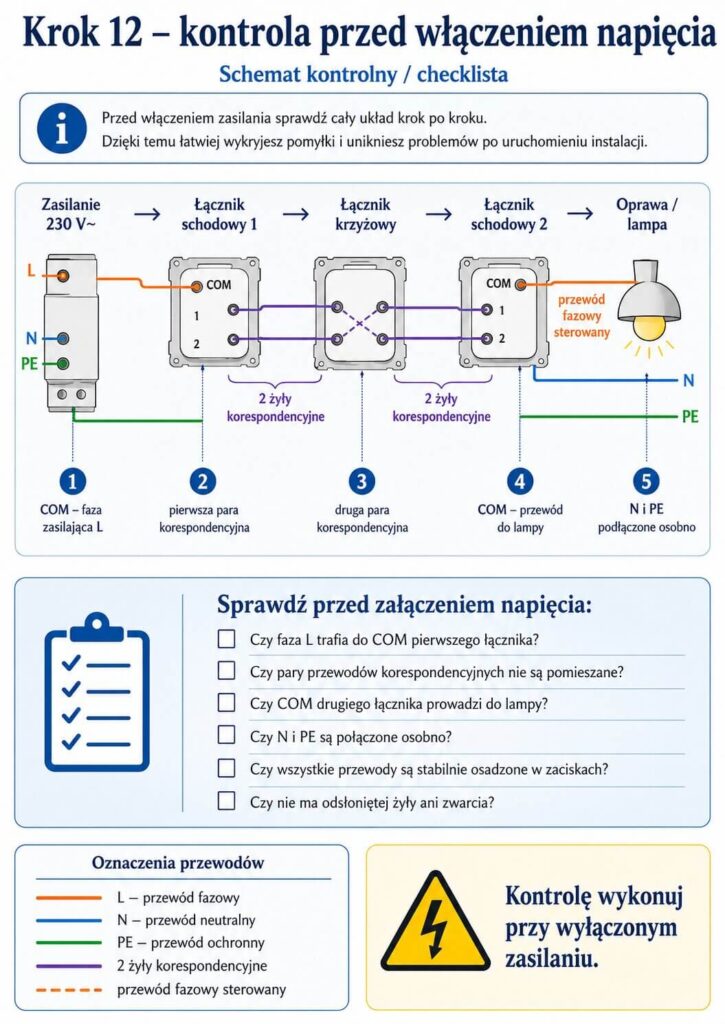

Krok 12. Sprawdź instalację przed załączeniem napięcia

Zanim włączysz zasilanie, jeszcze raz sprawdź cały układ. To moment na spokojną kontrolę połączeń, oznaczeń zacisków i ułożenia przewodów – później każda poprawka będzie wymagała ponownego wyłączenia obwodu.

Najpierw porównaj połączenia ze schematem. Upewnij się, że faza zasilająca trafia do pierwszego łącznika schodowego, przewody korespondencyjne przechodzą przez łącznik krzyżowy, a przewód fazowy sterowany wychodzi z drugiego łącznika do lampy.

Sprawdź szczególnie, czy:

• zaciski L/COM są podłączone właściwie,
• pary przewodów korespondencyjnych nie zostały pomieszane,
• łącznik krzyżowy ma podłączone dwie pary przewodów, a nie przypadkową mieszankę żył,
• przewody N i PE są połączone osobno,
• w zaciskach nie ma luźnych przewodów,
• żadna odsłonięta żyła nie dotyka innego przewodu ani metalowego elementu,
• oprawa oświetleniowa jest podłączona zgodnie z oznaczeniami L, N i PE.

Jeśli masz miernik i potrafisz z niego korzystać, możesz dodatkowo sprawdzić ciągłość przewodów oraz poprawność par korespondencyjnych przy odłączonym zasilaniu. Nie pomijaj tej kontroli, zwłaszcza gdy przewody mają podobne kolory albo puszki były wcześniej przerabiane.

Jeśli cokolwiek wygląda niejasno, nie włączaj napięcia „na próbę”. W układzie 3-punktowym jedna pomylona żyła może sprawić, że światło będzie działać tylko częściowo, a w gorszym przypadku doprowadzić do zwarcia.

Krok 13. Włącz zasilanie i przetestuj działanie układu

Gdy wszystkie połączenia są sprawdzone, możesz włączyć zasilanie w rozdzielnicy. Zrób to dopiero wtedy, gdy mechanizmy są stabilnie osadzone, przewody nie są odsłonięte, a oprawa oświetleniowa została prawidłowo podłączona.

Po włączeniu zasilania przetestuj światło z każdego punktu. Najpierw użyj pierwszego łącznika schodowego, potem łącznika krzyżowego, a na końcu drugiego łącznika schodowego. Każdy z nich powinien zmieniać stan lampy – włączać ją, gdy jest zgaszona, i wyłączać, gdy świeci.

Sprawdź kilka kombinacji:

• włącz światło pierwszym łącznikiem i wyłącz krzyżowym,
• włącz światło krzyżowym i wyłącz drugim schodowym,
• włącz światło drugim schodowym i wyłącz pierwszym,
• przełącz każdy klawisz kilka razy, obserwując, czy lampa reaguje za każdym razem,
• sprawdź, czy światło nie miga, nie gaśnie samo i nie działa tylko w wybranych ustawieniach.

Jeśli układ działa poprawnie, każdy z trzech punktów sterowania powinien być niezależny od pozostałych. Jeśli jeden łącznik nie reaguje, światło działa tylko z dwóch miejsc albo bezpiecznik wybija po przełączeniu klawisza, od razu wyłącz zasilanie i przejdź do diagnostyki połączeń.

Krok 14. Zdiagnozuj najczęstsze problemy po podłączeniu

Jeśli światło nie działa tak, jak powinno, nie zakładaj od razu, że uszkodzony jest łącznik. W układzie schodowo-krzyżowym najczęściej problemem jest pomylona para przewodów korespondencyjnych, źle podłączony zacisk L/COM albo luźny przewód w puszce.

Najczęstsze objawy błędnego podłączenia to:

• światło działa tylko z dwóch miejsc, a trzeci łącznik nie reaguje;
• lampa świeci tylko przy konkretnym ustawieniu klawiszy;
• jeden z łączników działa odwrotnie lub „nielogicznie”;
• światło miga albo gaśnie po poruszeniu mechanizmem;
• bezpiecznik wybija po przełączeniu jednego z klawiszy;
• łącznik iskrzy, buczy albo się nagrzewa;
• lampa nie włącza się wcale mimo obecności zasilania.

W pierwszej kolejności sprawdź, czy przewód fazowy trafił do zacisku L/COM pierwszego łącznika schodowego, a przewód do lampy – do zacisku L/COM drugiego łącznika. Następnie skontroluj pary przewodów korespondencyjnych przy łączniku krzyżowym. Przewody z pierwszego schodowego powinny tworzyć jedną parę, a przewody wychodzące do drugiego schodowego – drugą.

Jeśli bezpiecznik wybija, łącznik się nagrzewa albo pojawia się iskrzenie, od razu wyłącz zasilanie i nie testuj układu dalej. To sygnał, że instalacja wymaga dokładnego sprawdzenia, najlepiej przez elektryka.

Krok 15. Popraw ewentualne błędy w połączeniach

Jeśli po diagnozie widzisz, że układ działa nieprawidłowo, najpierw wyłącz zasilanie w rozdzielnicy i ponownie sprawdź brak napięcia miernikiem. Dopiero wtedy możesz zdjąć klawisze, ramki i ostrożnie wysunąć mechanizmy z puszek.

Najczęściej trzeba poprawić:

• zacisk L/COM w pierwszym łączniku schodowym – powinien przyjmować fazę zasilającą;
• zacisk L/COM w drugim łączniku schodowym – powinien prowadzić fazę sterowaną do lampy;
• pary przewodów korespondencyjnych przy łączniku krzyżowym – nie mogą być pomieszane;
• luźne przewody w zaciskach – każda żyła musi być stabilnie osadzona;
• połączenia N i PE – powinny być wykonane osobno, bez przypadkowego łączenia ze sobą.

Po poprawkach ułóż przewody w puszkach jeszcze raz, bez napinania i ostrego zaginania. Następnie zamontuj mechanizmy, włącz zasilanie i ponownie przetestuj wszystkie trzy punkty sterowania.

Nie zmieniaj przewodów losowo, tylko po to, aby „sprawdzić, czy zadziała”. W układzie schodowo-krzyżowym łatwo pomylić funkcje żył, a przypadkowe przekładanie przewodów może skończyć się zwarciem albo uszkodzeniem osprzętu. Jeśli nie jesteś w stanie jednoznacznie ustalić, który przewód pełni jaką funkcję, przerwij pracę i wezwij elektryka.

Najważniejsze zasady bezpieczeństwa przy takim podłączeniu

Jeśli montujesz wyłącznik schodowy, schemat 3 punkty wymaga szczególnej ostrożności. W układzie pojawia się więcej przewodów, łącznik krzyżowy i większe ryzyko pomylenia żył niż przy zwykłym włączniku światła.

Nie pracuj przy włączonym napięciu

Nigdy nie podłączaj łączników przy włączonym zasilaniu. Wyłącz odpowiedni obwód w rozdzielnicy i sprawdź miernikiem, czy na przewodach nie ma napięcia.

Nie wystarczy samo zgaszenie światła klawiszem. W puszce nadal może znajdować się przewód fazowy. Jeśli po wyłączeniu bezpiecznika wciąż wykrywasz napięcie, przerwij pracę i wezwij elektryka.

Nie używaj przewodu ochronnego jako roboczego

Przewód ochronny PE ma chronić przed porażeniem i nie wolno używać go jako przewodu fazowego, neutralnego ani korespondencyjnego. To częsty, bardzo niebezpieczny błąd przy „ratowaniu” instalacji, gdy brakuje jednej żyły.

Żółto-zielony przewód powinien pozostać przewodem ochronnym. Jeśli w instalacji brakuje odpowiedniej liczby żył do układu schodowo-krzyżowego, nie przerabiaj go na siłę – trzeba doprowadzić właściwy przewód albo zmienić sposób wykonania instalacji.

Nie zmieniaj dowolnie kolorów żył

Kolory przewodów pomagają zachować porządek w instalacji, ale tylko wtedy, gdy są stosowane konsekwencyjnie. Nie oznaczaj przypadkowo żył i nie wykorzystuj koloru zarezerwowanego dla przewodu ochronnego do innych funkcji.

W nowych instalacjach najczęściej:

• żółto-zielony oznacza przewód ochronny PE,
• niebieski oznacza przewód neutralny N,
• brązowy, czarny lub szary oznacza przewód fazowy albo korespondencyjny.

W starszych instalacjach kolory mogą być mylące, dlatego nie podłączaj przewodów wyłącznie „po kolorze”. Zawsze potwierdź ich funkcję pomiarem.

Nie wykonuj pomiarów „na oko”

W instalacji elektrycznej nie ma miejsca na zgadywanie. Przewodu fazowego, neutralnego i korespondencyjnego nie rozpoznaje się po intuicji, ułożeniu w puszce ani tym, „jak było wcześniej”.

Do sprawdzenia przewodów użyj miernika lub odpowiedniego próbnika. Jeśli nie potrafisz wykonać pomiaru albo nie rozumiesz wyniku, nie kontynuuj montażu. W układzie z trzema punktami jeden błąd może sprawić, że światło będzie działało tylko częściowo albo pojawi się zwarcie.

W razie wątpliwości zleć montaż elektrykowi

Układ schodowo-krzyżowy jest bardziej wymagający niż zwykły włącznik. Jeśli w puszce jest dużo przewodów, kolory są nietypowe, instalacja jest stara albo nie masz pewności, który zacisk jest wspólny, najlepiej zlecić montaż elektrykowi.

Fachowiec sprawdzi obwód miernikiem, rozpozna funkcję przewodów i poprawnie podłączy łączniki. To szczególnie ważne, gdy po montażu bezpiecznik wybija, lampa miga, łącznik się nagrzewa albo światło działa tylko z części punktów.

Podsumowanie

Jeśli chcesz sterować jedną lampą z trzech miejsc, potrzebujesz układu, w którym pracują dwa łączniki schodowe i jeden wyłącznik schodowy. Schemat 3 punkty wymaga jednak poprawnego połączenia przewodów korespondencyjnych, zacisków L/COM, przewodu do lampy oraz przewodów N i PE.

Najważniejsze jest zachowanie kolejności: najpierw zaplanuj rozmieszczenie łączników, dobierz przewody, wyłącz zasilanie i rozpoznaj żyły. Dopiero później podłącz pierwszy łącznik schodowy, łącznik krzyżowy, drugi łącznik schodowy i oprawę oświetleniową.

Po montażu dokładnie przetestuj wszystkie trzy punkty sterowania. Każdy łącznik powinien zmieniać stan lampy niezależnie od położenia pozostałych. Jeśli światło działa tylko częściowo, bezpiecznik wybija albo łącznik się nagrzewa, przerwij testy, wyłącz zasilanie i sprawdź połączenia lub wezwij elektryka.

FAQ – najczęściej zadawane pytania

Bibliografia

1. https://planujdomiogrod.pl/wylacznik-schodowy-schemat-3-punkty/
2. https://laczynasnapiecie.pl/pytanie/lacznik-oswietlenia-w-3-punktach
3. https://ardant.pl/blog/wylacznik-schodowy-schemat-instalacja-zasada-dzialania/
4. https://jsstal.pl/wylacznik-schodowy-schemat-3-punkty/
