Podłączenie rolety 5 przewodów – szczegółowy poradnik i instrukcja

Jeśli planujesz montaż automatycznych osłon w domu, podłączenie rolety 5 przewodów może wydawać się skomplikowane – ale tylko na pierwszy rzut oka. W rzeczywistości to prostsze niż myślisz, o ile wiesz, który przewód za co odpowiada i jak zachować bezpieczeństwo. Ten poradnik krok po kroku przeprowadzi Cię przez cały proces, od rozpoznania kabli po test działania. Dzięki niemu unikniesz błędów, które często prowadzą do zwarć lub nieprawidłowego kierunku obrotu silnika.

Zyskasz pełną kontrolę nad swoimi roletami – niezależnie od tego, czy chcesz nimi sterować klasycznym przełącznikiem, czy z poziomu aplikacji Smart Home. Wystarczy kilka prostych zasad i właściwe połączenia, by Twoje rolety działały cicho, płynnie i bezawaryjnie przez lata. Zobacz więc artykuł już teraz!

Podłączenie rolety 5 przewodów – najważniejsze informacje

Podłączenie rolety 5 przewodów polega na właściwym rozpoznaniu i połączeniu pięciu żył – ochronnej, neutralnej, fazowej oraz dwóch przewodów sterujących kierunkiem obrotu silnika. Dzięki poprawnemu wykonaniu połączeń zyskasz bezpieczeństwo użytkowania, niezawodne działanie i możliwość późniejszej integracji z systemem Smart Home.

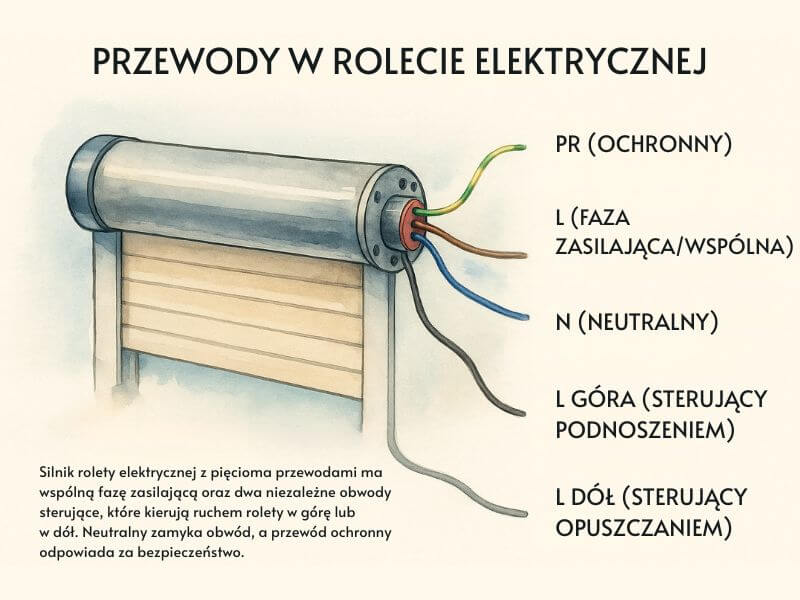

Zasada działania i przewody

Silnik rolety elektrycznej z pięcioma przewodami ma wspólną fazę zasilającą oraz dwa niezależne obwody sterujące, które kierują ruchem rolety w górę lub w dół. Neutralny zamyka obwód, a przewód ochronny odpowiada za bezpieczeństwo. Całość tworzy prosty, ale skuteczny układ, który wymaga jedynie prawidłowej kolejności podłączeń i zachowania zasad instalacyjnych.

PR (ochronny)

Żółto-zielony przewód ochronny to jeden z najważniejszych elementów instalacji. Jego zadaniem jest odprowadzenie prądu w razie uszkodzenia izolacji lub przebicia napięcia na metalowe części silnika. Dzięki temu wyłącznik różnicowoprądowy (RCD) lub zabezpieczenie nadprądowe (MCB) może błyskawicznie odłączyć zasilanie, chroniąc Ciebie i sprzęt.

PR prowadź zawsze jako przewód ciągły – nie rozcinaj go ani nie przerywaj w puszce czy łączniku. Połączenia wykonuj na dedykowanych złączkach ochronnych lub w listwie uziemiającej. Przed uruchomieniem sprawdź jego ciągłość miernikiem. Brak połączenia ochronnego to jedno z najpoważniejszych zagrożeń przy montażu rolet.

N (neutralny)

Niebieski przewód neutralny zamyka obwód elektryczny i umożliwia przepływ prądu przez uzwojenia silnika. Bez niego silnik nie uruchomi się, a jedynie może wydawać cichy dźwięk lub buczeć. Neutralny zawsze łącz z odpowiednim zaciskiem N na silniku oraz z neutralnym przewodem instalacji.

Połączenia wykonuj za pomocą złączek WAGO lub innego typu szybkozłączek, które gwarantują pewny styk i trwałość. W przypadku kilku rolet w jednym obwodzie pamiętaj, że wszystkie przewody neutralne łączą się w jednym punkcie. Zbyt cienki przekrój może powodować spadki napięcia i niestabilną pracę silnika.

L (faza zasilająca/wspólna)

Przewód fazowy, najczęściej brązowy lub czarny, doprowadza napięcie 230 V do przełącznika roletowego lub modułu automatyki. Z tego miejsca faza jest następnie przełączana na przewody sterujące „góra” i „dół”. Nie podłączaj przewodu L bezpośrednio do silnika, jeśli nie ma on wbudowanego sterownika – w przeciwnym razie możesz uszkodzić uzwojenia.

Zabezpiecz przewód fazowy osobnym wyłącznikiem nadprądowym i wyłącznikiem różnicowoprądowym 30 mA. W puszce montażowej oznacz L koszulką lub opisem – ułatwi to przyszłą konserwację lub rozbudowę o system automatyki. Upewnij się również, że faza pochodzi z tego samego obwodu, co neutralny (N).

L GÓRA (sterujący podnoszeniem)

Ten przewód (często czarny lub brązowy z oznaczeniem „UP” lub „▲”) steruje ruchem rolety w górę. Po podaniu fazy na ten przewód zasilane jest uzwojenie odpowiedzialne za obrót silnika w kierunku podnoszenia. Podłącz go do odpowiedniego wyjścia „GÓRA” na łączniku lub module automatyki.

Zadbaj, by w danym momencie tylko jedno z wyjść – „GÓRA” lub „DÓŁ” – było aktywne. W przeciwnym razie może dojść do zwarcia między uzwojeniami, co skutkuje trwałym uszkodzeniem napędu. Dobre włączniki do rolet mają wbudowaną blokadę mechaniczną lub elektryczną, która uniemożliwia wciśnięcie obu kierunków jednocześnie. Po montażu przetestuj kierunek obrotu. Jeśli roleta, zamiast się podnosić, opada, wystarczy zamienić przewody „GÓRA” i „DÓŁ”.

L DÓŁ (sterujący opuszczaniem)

Szary (czasem brązowy lub biały) przewód odpowiada za sterowanie ruchem w dół. Po podaniu fazy na L DÓŁ silnik obraca się w kierunku opuszczania rolety. Podłącz go do wyjścia „DÓŁ” (oznaczanego też jako „DOWN” lub „▼”) w przełączniku lub module sterującym.

Nie łącz tego przewodu bezpośrednio z L GÓRA ani nie stosuj wspólnych złączek – każdy z nich powinien mieć osobne wyprowadzenie. Po zakończeniu instalacji sprawdź czas pracy napędu i ustaw, jeśli to możliwe, krańcówki dolne w silniku. Dzięki temu unikniesz przeciążenia silnika, a roleta zawsze zatrzyma się w tym samym miejscu. Regularnie testuj poprawność działania i stan przewodów – szczególnie w przypadku instalacji w miejscach o podwyższonej wilgotności lub ekspozycji na słońce.

Zasady bezpieczeństwa przed rozpoczęciem pracy

Podłączenie rolety 5 przewodów wymaga zadbania o podstawowe zasady bezpieczeństwa. Nawet prosta instalacja może być niebezpieczna, jeśli w obwodzie wciąż występuje napięcie lub przewody są źle oznaczone. Zachowując ostrożność i stosując się do poniższych wskazówek, unikniesz porażenia prądem, zwarcia oraz uszkodzenia silnika rolety.

Wyłącz zasilanie w rozdzielnicy (MCB)

Zanim dotkniesz jakiegokolwiek przewodu, wyłącz odpowiedni obwód w rozdzielnicy, najlepiej przy pomocy wyłącznika nadprądowego (MCB). Upewnij się, że odcięte jest całe zasilanie dla danej puszki, a nie tylko fragment instalacji. Dobrym nawykiem jest również oznaczenie wyłączonego obwodu kartką lub taśmą, aby nikt przypadkiem nie przywrócił napięcia w trakcie Twojej pracy.

Zweryfikuj brak napięcia (multimetr / próbnik)

Samo wyłączenie bezpiecznika nie gwarantuje bezpieczeństwa – zawsze sprawdź, czy w przewodach faktycznie nie ma napięcia. Użyj do tego multimetru lub próbnika napięcia z certyfikatem CAT II bądź wyższym. Zmierz zarówno między przewodem fazowym a neutralnym, jak i między fazą a ochronnym. Brak odczytu oznacza, że możesz bezpiecznie kontynuować podłączanie. Jeśli urządzenie wskazuje napięcie resztkowe, rozładuj je przed dalszymi pracami.

Skontroluj ciągłość przewodów

Przed połączeniem kabli warto sprawdzić, czy żaden z nich nie jest przerwany lub uszkodzony. Wykonaj test ciągłości (funkcja „buzzer” w multimetrze) pomiędzy końcami każdego przewodu. Szczególną uwagę zwróć na żyłę ochronną (PR), bo to ona zapewnia Ci bezpieczeństwo w razie awarii. Przewody z widocznymi ubytkami izolacji, przebarwieniami lub oznakami przegrzania wymień na nowe – nie ryzykuj zwarcia.

Stosuj RCD (wyłącznik różnicowoprądowy)

Zawsze instaluj rolety w obwodzie zabezpieczonym wyłącznikiem różnicowoprądowym (RCD) o czułości 30 mA. Chroni on przed porażeniem w sytuacji, gdy napięcie pojawi się na obudowie silnika lub metalowych elementach konstrukcji. W przypadku nowych instalacji montaż RCD jest obowiązkowy, ale jeśli modernizujesz starszą sieć, warto go dodać. To niewielki koszt w porównaniu z bezpieczeństwem, jakie zapewnia. Regularnie testuj działanie przyciskiem „TEST”, by upewnić się, że mechanizm reaguje prawidłowo.

Narzędzia i materiały, których będziesz potrzebować

Aby podłączenie rolety 5 przewodów przebiegło sprawnie i bezpiecznie, przygotuj wcześniej odpowiednie narzędzia. Dobrze dobrany zestaw pozwoli Ci pracować precyzyjnie, uniknąć błędów montażowych i zaoszczędzić czas. Zadbaj o to, by każde z poniższych narzędzi było sprawne, czyste i przystosowane do pracy pod napięciem 230 V.

Multimetr lub miernik napięcia

To absolutna podstawa każdej pracy elektrycznej. Multimetr pozwoli Ci sprawdzić obecność napięcia, ciągłość przewodów, a także poprawność połączeń po zakończeniu instalacji. Wybieraj modele z funkcją testu RCD i pomiarem napięcia zmiennego (AC). Przed użyciem upewnij się, że przewody pomiarowe nie mają przetarć i są prawidłowo wpięte w gniazda urządzenia.

Próbnik napięcia

Prosty, ale niezwykle skuteczny gadżet, dzięki któremu błyskawicznie rozpoznasz, który przewód jest fazowy. Używaj go do szybkiego sprawdzenia obecności napięcia, ale pamiętaj, że nie zastąpi on pełnego pomiaru multimetrem. Najlepiej sprawdzają się próbówki z sygnalizacją LED lub dźwiękową – są dokładniejsze i bezpieczniejsze niż tradycyjne śrubokręty-neonówki.

Śrubokręty izolowane

Bez nich nie ruszysz żadnej puszki. Śrubokręty z izolacją do 1000 V chronią Cię przed przypadkowym porażeniem w razie kontaktu z przewodem pod napięciem. Wybierz kilka rozmiarów – zarówno krzyżowe, jak i płaskie – tak, aby pasowały do zacisków silnika, złączek i łączników roletowych. Po pracy zawsze przecieraj je z zabrudzeń, a pęknięte rękojeści natychmiast wymień.

Szczypce do ściągania izolacji

Precyzyjne szczypce z regulacją siły nacisku pozwalają szybko i bez uszkodzenia żył odsłonić końcówki przewodów. Ułatwiają montaż w ciasnych puszkach i zapobiegają łamaniu miedzi. Jeśli używasz kabli wielodrutowych, zastosuj końcówki tulejkowe – poprawiają jakość styku i wydłużają trwałość połączenia.

Złączki WAGO lub inne szybkozłącza

Szybkozłączki to najwygodniejszy sposób łączenia przewodów bez użycia lutowania czy skręcania. Wybieraj modele dopasowane do przekroju żył (najczęściej 1,5–2,5 mm²) oraz wersje z dźwigniami, które umożliwiają łatwe ponowne rozłączenie. Upewnij się, że przewody są w pełni wsunięte w złączkę – częściowe połączenie może skutkować przegrzaniem i zwarciem.

Wkrętak mierzący z blokadą

To praktyczne narzędzie łączące funkcję śrubokręta i detektora napięcia. Pozwala Ci jednocześnie dokręcać zaciski oraz kontrolować, czy w danym punkcie nie pojawiło się napięcie. Modele z blokadą obrotu zapewniają lepszą kontrolę momentu dokręcania, co jest ważne przy delikatnych zaciskach silnika. Pamiętaj, by przed każdym użyciem sprawdzić jego działanie na przewodzie z napięciem – tylko wtedy masz pewność, że wskaźnik działa prawidłowo.

Przygotowanie do montażu – o czym pamiętać?

Zanim rozpoczniesz podłączenie rolety 5 przewodów, poświęć chwilę na dokładne przygotowanie stanowiska i zapoznanie się z wymaganiami technicznymi. Dobre przygotowanie to połowa sukcesu – pozwoli Ci uniknąć błędów, przyspieszy montaż i zagwarantuje bezpieczne działanie całego systemu.

Sprawdź instrukcję producenta

Każdy producent rolet i napędów może stosować nieco inne kolory przewodów, kolejność zacisków czy sposób kalibracji krańcówek. Zanim podłączysz cokolwiek do zasilania, dokładnie przeczytaj instrukcję dołączoną do silnika lub modułu sterującego. Znajdziesz tam nie tylko schemat podłączenia, ale też informacje o czasie pracy silnika, wymaganym zabezpieczeniu oraz warunkach montażu. Dzięki temu unikniesz przypadkowego podania napięcia na niewłaściwy przewód i ewentualnego uszkodzenia napędu.

Oceń ryzyko i miejsce montażu

Przeanalizuj, gdzie zamierzasz umieścić roletę i osprzęt elektryczny. Puszka, w której łączysz przewody, nie powinna być narażona na wilgoć, bezpośrednie nasłonecznienie ani drgania. Upewnij się, że masz wygodny dostęp do wszystkich połączeń i że przewody nie są narażone na mechaniczne uszkodzenia.

Jeśli roleta znajduje się w pobliżu okna dachowego lub strefy wilgotnej (np. w łazience), zastosuj elementy o podwyższonej klasie szczelności IP44 lub wyższej.

Upewnij się, że instalacja spełnia normy

Sprawdź, czy obwód, do którego chcesz podłączyć roletę, jest wykonany zgodnie z obowiązującymi normami (PN-HD 60364) i przystosowany do zasilania silników 230 V. Zwróć uwagę na przekrój przewodów, typ zabezpieczeń oraz obecność wyłącznika różnicowoprądowego. Instalacja musi mieć skutecznie działający przewód ochronny (PE) oraz ciągłość połączeń wyrównawczych.

Jeśli masz wątpliwości, zleć weryfikację elektrykowi z uprawnieniami SEP. Niewielka inwestycja w profesjonalny przegląd może uchronić Cię przed awarią i utratą gwarancji.

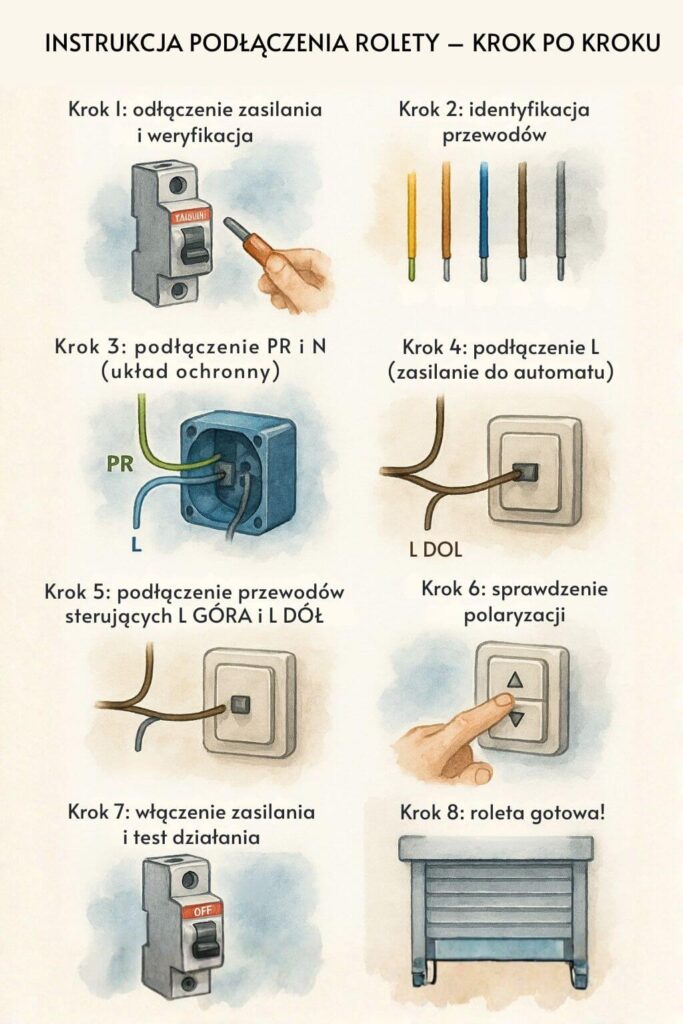

Instrukcja podłączenia rolety – krok po kroku

Podłączenie rolety 5 przewodów wymaga dokładności i zachowania kolejności działań. Postępuj zgodnie z poniższymi krokami, aby uniknąć pomyłek, zapewnić bezpieczeństwo i osiągnąć prawidłowe działanie rolety od pierwszego uruchomienia.

Krok 1: odłączenie zasilania i weryfikacja

Zanim rozpoczniesz jakiekolwiek prace, upewnij się, że w obwodzie nie ma napięcia.

• Wyłącz bezpiecznik lub wyłącznik nadprądowy (MCB) odpowiedzialny za obwód rolety.
• Oznacz go etykietą lub taśmą, by nikt przypadkowo nie włączył zasilania.
• Użyj próbnika lub multimetru, aby potwierdzić brak napięcia między przewodem fazowym a neutralnym.

Pamiętaj – zawsze zaczynaj od bezpieczeństwa, a dopiero potem przechodź do instalacji.

Krok 2: identyfikacja przewodów (oznaczenia kolorystyczne)

Po otwarciu puszki lub osłony silnika dokładnie przyjrzyj się przewodom. W standardowym układzie znajdziesz pięć żył:

• żółto-zieloną (ochronną PR),
• niebieską (neutralną N),
• brązową lub czarną (fazową L),
• czarną lub brązową z oznaczeniem GÓRA (L GÓRA),
• szarą z oznaczeniem DÓŁ (L DÓŁ).

Jeśli przewody nie mają oznaczeń, sprawdź ich funkcje miernikiem lub opisanymi przez producenta punktami przyłączeniowymi. Oznacz każdy przewód markerem lub koszulką, by uniknąć pomyłek podczas montażu.

Krok 3: podłączenie PR i N (układ ochronny)

Podłączenie zawsze zaczynaj od przewodów odpowiedzialnych za bezpieczeństwo, czyli ochronnego (PR) i neutralnego (N). Żółto-zielony przewód ochronny połącz z zaciskiem uziemienia silnika oraz z przewodem ochronnym instalacji domowej. Dzięki temu w razie przebicia prądu zabezpieczenie zadziała natychmiast, chroniąc Ciebie i urządzenie.

Niebieski przewód neutralny połącz z zaciskiem N w silniku i z neutralnym przewodem sieci. Upewnij się, że połączenia są solidne, a końcówki przewodów dobrze osadzone w złączkach.

Krok 4: podłączenie L (zasilanie do automatu)

Po wykonaniu połączeń ochronnych możesz doprowadzić zasilanie. Przewód fazowy (brązowy lub czarny) podłącz do zacisku „L” w łączniku roletowym lub module automatyki. To właśnie on dostarcza napięcie 230 V, które następnie zostanie przełączone na przewody sterujące.

Zadbaj, aby przewód ten był właściwie oznaczony i pochodził z tego samego obwodu co neutralny. Unikniesz w ten sposób błędów przy przyszłych pracach serwisowych.

Krok 5: podłączenie przewodów sterujących L GÓRA i L DÓŁ

Kolejny etap to podłączenie przewodów sterujących, które odpowiadają za kierunek obrotu silnika. Przewód L GÓRA (czarny lub brązowy z oznaczeniem ▲) podłącz do wyjścia „GÓRA” w łączniku, a przewód L DÓŁ (zazwyczaj szary) do wyjścia „DÓŁ”. Upewnij się, że oba przewody są wpięte do osobnych zacisków i że nie mają ze sobą kontaktu. Zwarcie w tym miejscu mogłoby spowodować trwałe uszkodzenie napędu.

Krok 6: sprawdzenie polaryzacji (odpowiednie kierunki)

Po zakończeniu wszystkich połączeń możesz przystąpić do pierwszego testu. Włącz bezpiecznik i delikatnie naciśnij przycisk „GÓRA” na łączniku. Jeśli roleta, zamiast się podnosić, opuszcza się, oznacza to, że przewody sterujące zostały zamienione miejscami.

Wystarczy je przełożyć między wyjściami „GÓRA” i „DÓŁ”, aby przywrócić prawidłowy kierunek. Po tej korekcie ponownie sprawdź, czy mechanizm działa zgodnie z oczekiwaniami.

Krok 7: włączenie zasilania i test działania

Na koniec włącz zasilanie i przeprowadź pełny test funkcjonalny rolety. Upewnij się, że silnik reaguje płynnie na każde naciśnięcie przycisku, zatrzymuje się we właściwych pozycjach i nie wydaje niepokojących dźwięków. Obserwuj również, czy przewody nie nagrzewają się podczas pracy – to znak, że połączenie może być zbyt luźne. Jeśli wszystko przebiega bez zakłóceń, Twoja roleta jest gotowa do użytku i może być w pełni zintegrowana z systemem automatyki domowej.

Integracja ze Smart Home (automatyzacja)

Jeśli chcesz, by Twoje rolety reagowały na harmonogram, światło dzienne czy komendy głosowe, warto rozważyć integrację z systemem Smart Home. Dzięki temu nie tylko zyskasz wygodę zdalnego sterowania, ale także poprawisz efektywność energetyczną domu. Cały proces nie wymaga przeróbek instalacji – wystarczy dodać odpowiedni moduł pomiędzy łącznikiem a silnikiem rolety.

Wymagane komponenty

Aby integracja przebiegła prawidłowo, potrzebujesz kilku podstawowych elementów. Ich wybór zależy od tego, z jakiego ekosystemu korzystasz (np. Google Home, Tuya, Home Assistant, Philips Hue). Dobrze dobrane komponenty pozwolą Ci sterować roletami nie tylko z aplikacji, ale też za pomocą scen automatycznych i harmonogramów.

Kompatybilny moduł (ZigBee, Z-Wave, Wi-Fi)

Wybór właściwego modułu sterującego to klucz do sprawnego działania całego systemu Smart Home. Moduł odpowiada za przekazywanie sygnałów sterujących między Twoim łącznikiem, aplikacją i silnikiem rolety. Dobierając go, zwróć uwagę na zgodność z napięciem zasilania (najczęściej 230 V AC) oraz maksymalną moc obciążenia silnika. Nie każdy moduł poradzi sobie z dużym momentem napędowym rolety zewnętrznej.

Najczęściej spotykane są trzy rodzaje komunikacji. Jakie?

• ZigBee – doskonały wybór dla osób korzystających z systemów opartych na centralce, takich jak Tuya, Philips Hue czy Home Assistant. ZigBee tworzy tzw. sieć mesh, co oznacza, że każde urządzenie wzmacnia sygnał i zwiększa zasięg. Moduły ZigBee są energooszczędne i bardzo stabilne w działaniu.
• Z-Wave – rozwiązanie dla bardziej rozbudowanych systemów Smart Home. Zaletą jest duży zasięg i bezpieczna komunikacja radiowa z szyfrowaniem. Z-Wave idealnie nadaje się do domów jednorodzinnych, gdzie odległość między urządzeniami jest większa.
• Wi-Fi – najprostsza opcja, niewymagająca bramki. Moduł łączy się bezpośrednio z routerem i aplikacją mobilną (np. Smart Life, eWeLink, Shelly Cloud). To doskonały wybór do pojedynczych rolet, ale przy dużej liczbie urządzeń może obciążyć sieć.

Warto wybierać moduły, które obsługują kalibrację pozycji rolety, dzięki czemu w aplikacji widzisz procent otwarcia (np. 45%) i możesz ustawić pozycję pośrednią. Nowoczesne modele umożliwiają również sterowanie głosowe przez Asystenta Google, Alexę lub Siri. Jeśli planujesz zintegrować rolety z czujnikami światła, temperatury lub alarmem, upewnij się, że wybrany moduł obsługuje automatyzacje i scenariusze.

Dobrze skonfigurowany moduł pozwoli Ci zaprogramować:

• automatyczne opuszczanie rolet po zachodzie słońca,
• podnoszenie przy wykryciu ruchu lub po otwarciu drzwi,
• częściowe opuszczenie w zależności od nasłonecznienia,
• całkowite zamknięcie po uzbrojeniu alarmu.

Dzięki temu Twoje rolety staną się integralną częścią inteligentnego domu, reagującą na zmienne warunki i Twoje przyzwyczajenia.

Moduł montowany pomiędzy włącznikiem a roletą

Taki moduł to niewielkie, ale niezwykle ważne urządzenie, które montuje się w puszce instalacyjnej, najczęściej bezpośrednio za włącznikiem roletowym. Jego zadaniem jest przekazywanie sygnałów z przycisku lub aplikacji do silnika, który wykonuje ruch w górę lub w dół. Montaż nie wymaga dużych przeróbek, ale powinien być przeprowadzony z zachowaniem zasad bezpieczeństwa.

Moduł podłącza się zgodnie z poniższym schematem:

• przewód fazowy (L) i neutralny (N) zasilają moduł;
• z modułu wychodzą dwa przewody sterujące: L GÓRA i L DÓŁ, które łączysz z odpowiednimi zaciskami silnika;
• wejścia S1 i S2 służą do podłączenia przycisków lokalnych (np. łącznika roletowego).

Po wykonaniu połączeń moduł należy sparować z aplikacją mobilną producenta (np. Smart Life, Shelly, eWeLink). W aplikacji można skonfigurować kierunek ruchu, czas pracy oraz pozycje krańcowe. Niektóre moduły mają funkcję automatycznej kalibracji. Wystarczy jedno pełne podniesienie i opuszczenie rolety, by zapamiętała swoje położenia.

Po integracji z systemem Smart Home zyskujesz szerokie możliwości:

• sterowanie roletami z telefonu, tabletu lub komendą głosową,
• ustawianie harmonogramów dziennych i tygodniowych,
• automatyczne reagowanie na warunki pogodowe (np. zamknięcie rolet w czasie silnego słońca),
• synchronizację z czujnikami obecności lub światła.

Pamiętaj, by po montażu sprawdzić temperaturę modułu po kilku cyklach pracy. Nadmierne nagrzewanie może świadczyć o zbyt dużym obciążeniu lub słabym kontakcie przewodów. Dobrze zamontowany moduł działa cicho, bez opóźnień i umożliwia pełną kontrolę nad roletą z dowolnego miejsca.

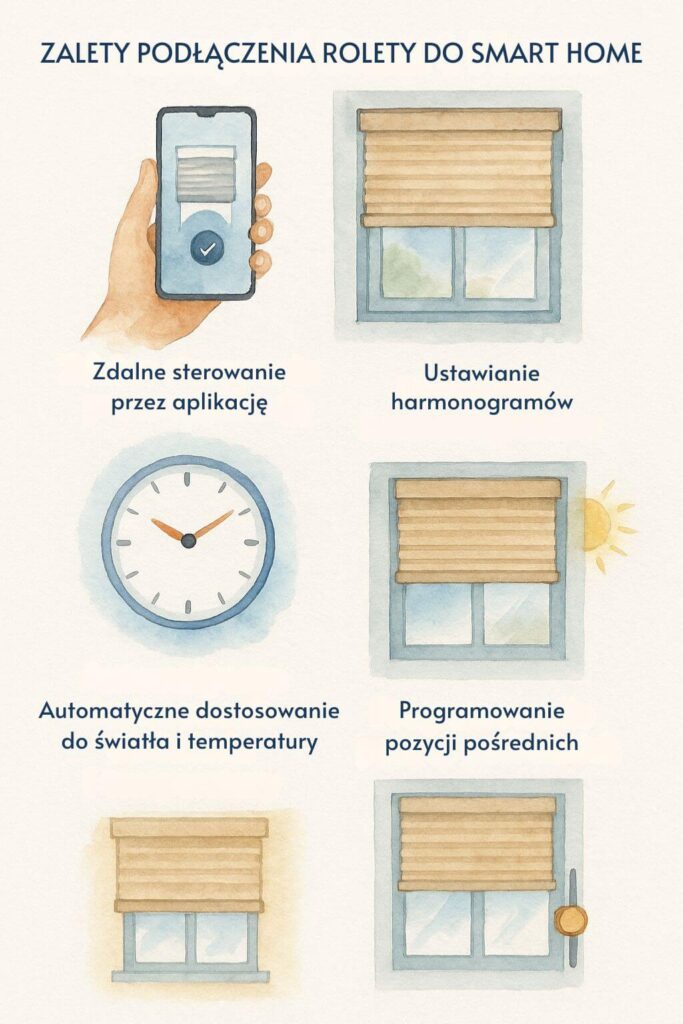

Korzyści Smart Home

Integracja rolet z systemem Smart Home to nie tylko wygoda, ale też realne oszczędności energii i większy komfort codziennego życia. Dzięki inteligentnym modułom możesz zapomnieć o ręcznym podnoszeniu i opuszczaniu rolet. Wszystko dzieje się automatycznie, zgodnie z Twoim rytmem dnia i warunkami w domu.

Zdalne sterowanie przez aplikację

Najbardziej oczywistą zaletą automatyzacji jest możliwość sterowania roletami z dowolnego miejsca. Wystarczy smartfon i aplikacja kompatybilna z modułem, aby podnieść lub opuścić rolety, niezależnie od tego, czy jesteś w domu, w pracy czy na wakacjach.

To praktyczne rozwiązanie nie tylko zwiększa komfort, ale też bezpieczeństwo. Możesz symulować obecność domowników, sterując roletami zdalnie, gdy nikogo nie ma w budynku. Większość aplikacji umożliwia również sprawdzenie aktualnej pozycji rolety, dzięki czemu zawsze wiesz, czy dom jest zabezpieczony.

Ustawianie harmonogramów

Dzięki harmonogramom rolety działają dokładnie wtedy, kiedy tego potrzebujesz. Możesz zaprogramować ich otwieranie o świcie i zamykanie o zachodzie słońca. Pozwala to lepiej wykorzystać naturalne światło i ograniczyć zużycie energii na ogrzewanie lub klimatyzację.

W weekend rolety mogą podnosić się później, a w tygodniu zsynchronizować się z budzikiem. Harmonogramy działają automatycznie, nawet gdy nie masz dostępu do Internetu, jeśli system Smart Home działa lokalnie. To rozwiązanie szczególnie wygodne w domach z dużą liczbą okien i rolet.

Automatyczne dostosowanie do światła i temperatury

Nowoczesne moduły potrafią współpracować z czujnikami natężenia światła i temperatury, co pozwala na pełną automatyzację. Gdy czujnik wykryje silne nasłonecznienie, rolety samoczynnie się opuszczą, zapobiegając przegrzaniu pomieszczeń. Zimą natomiast mogą się otworzyć w słoneczne dni, by wpuścić ciepło i zmniejszyć zużycie energii na ogrzewanie.

Automatyka reagująca na warunki pogodowe to nie tylko wygoda, ale też sposób na obniżenie rachunków i przedłużenie żywotności tkanin roletowych.

Programowanie pozycji pośrednich

Nie zawsze chcesz mieć rolety całkowicie opuszczone lub podniesione. Dlatego warto skorzystać z funkcji programowania pozycji pośrednich. W aplikacji możesz ustawić konkretne wartości procentowe, np. 30% otwarcia w ciągu dnia lub 70% przy zachodzie słońca. Dzięki temu kontrolujesz ilość wpadającego światła, zachowując jednocześnie prywatność.

Dodatkowo w wielu systemach Smart Home można powiązać pozycje rolet z innymi zdarzeniami, np. częściowe opuszczenie przy włączeniu trybu „kino domowe”. To prosty sposób na stworzenie spersonalizowanego, inteligentnego i energooszczędnego domu.

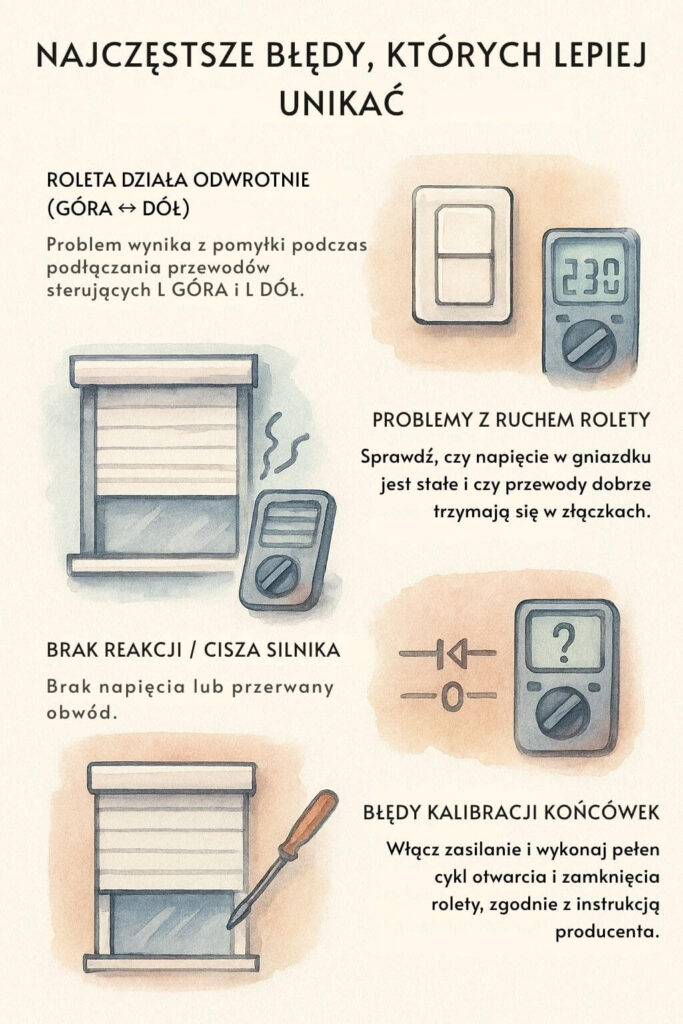

Najczęstsze błędy, których lepiej unikać

Nawet dobrze przygotowany montaż może zakończyć się problemami, jeśli nie zachowasz dokładności, wykonując podłączenie rolety 5 przewodów. Większość usterek wynika z drobnych pomyłek – zamiany przewodów, luźnych połączeń lub braku kalibracji. Warto poznać najczęstsze błędy, by ich uniknąć i zaoszczędzić sobie czasu na ponowne rozbieranie puszki czy sprawdzanie połączeń.

Roleta działa odwrotnie (GÓRA ↔ DÓŁ)

To jeden z najbardziej typowych błędów pojawiających się po pierwszym uruchomieniu rolety. Objawia się tym, że po naciśnięciu przycisku „GÓRA” roleta się opuszcza, a po wciśnięciu „DÓŁ” – podnosi. Na szczęście nie oznacza to awarii silnika ani uszkodzenia instalacji. W zdecydowanej większości przypadków problem wynika z pomyłki podczas podłączania przewodów sterujących L GÓRA i L DÓŁ.

Aby to naprawić, odłącz zasilanie w rozdzielnicy, zdejmij łącznik i zamień miejscami dwa przewody wychodzące na sterowanie kierunkowe. Po ponownym włączeniu zasilania roleta powinna pracować prawidłowo.

Warto też zwrócić uwagę, że w niektórych silnikach kierunki „góra” i „dół” mogą być odwrócone już fabrycznie, w zależności od sposobu montażu wału rolety (lewostronny lub prawostronny). Dlatego zawsze po pierwszym uruchomieniu wykonaj próbę i dopasuj kierunek, zanim rozpoczniesz kalibrację położeń krańcowych.

Problemy z ruchem rolety

Roleta działa, ale nie tak, jak powinna – porusza się z przerwami, zatrzymuje się w połowie lub wydaje niepokojące dźwięki. To sygnał, że coś jest nie tak z zasilaniem lub połączeniami. Najczęstsze przyczyny to:

• luźne połączenia w puszce lub na złączkach WAGO,
• zbyt cienki przewód w stosunku do długości obwodu,
• niestabilne napięcie w obwodzie 230 V,
• zabrudzenie lub zablokowanie prowadnic mechanicznych.

W takiej sytuacji najpierw sprawdź, czy napięcie w gniazdku jest stałe i czy przewody dobrze trzymają się w złączkach. Dobrze jest także rozłączyć silnik i uruchomić go „na krótko” – jeśli działa płynnie, problem leży po stronie instalacji. Gdy natomiast silnik nadal się przycina, może wymagać czyszczenia lub wymiany kondensatora rozruchowego.

Zaniedbanie tej usterki może prowadzić do przegrzania napędu lub zadziałania wewnętrznego bezpiecznika termicznego, co wyłączy roletę na kilkanaście minut.

Brak reakcji / cisza silnika

Jeśli roleta w ogóle nie reaguje, nie słychać pracy silnika, a przełącznik nie wywołuje żadnego efektu, przyczyną prawie zawsze jest brak napięcia lub przerwany obwód. Najpierw sprawdź:

• czy bezpiecznik (MCB) nie został przypadkowo wyłączony,
• czy przewód fazowy dochodzi do łącznika,
• czy neutralny (N) i ochronny (PR) mają ciągłość połączenia.

Częstym błędem jest też podłączenie przewodów z dwóch różnych obwodów, co powoduje brak reakcji lub niebezpieczne napięcia różnicowe. W nowoczesnych roletach z elektronicznymi sterownikami brak przewodu ochronnego może również zablokować działanie silnika.

Jeśli wszystkie połączenia są prawidłowe, a roleta nadal milczy, sprawdź, czy silnik nie zadziałał zabezpieczeniem termicznym. Wystarczy odczekać kilkanaście minut i spróbować ponownie. Jeżeli problem powraca, może to oznaczać przeciążenie lub zbyt duży opór mechaniczny.

Błędy kalibracji końcówek

Każda roleta ma ograniczniki ruchu, tzw. krańcówki, które zatrzymują ją w odpowiednich pozycjach. Jeśli nie zostaną prawidłowo ustawione, roleta może zatrzymywać się w połowie, nie domykać się lub – co gorsza – próbować dalej obracać po osiągnięciu końca prowadnicy. Najczęstsze błędy pojawiają się wtedy, gdy:

• nie wykonano kalibracji po pierwszym uruchomieniu,
• przewody sterujące L GÓRA i L DÓŁ zostały zamienione,
• procedura kalibracji została przerwana.

Aby to naprawić, włącz zasilanie i wykonaj pełen cykl otwarcia i zamknięcia rolety, zgodnie z instrukcją producenta. W niektórych silnikach mechanicznych krańcówki ustawia się śrubokrętem – delikatnie regulując położenia górne i dolne. W modelach elektronicznych kalibrację można przeprowadzić z poziomu aplikacji Smart Home.

Pamiętaj, że niepoprawne ustawienie krańcówek może doprowadzić do uszkodzenia skrzydła rolety lub przegrzania silnika. Regularna kontrola położeń końcowych pozwala utrzymać płynną, cichą i bezpieczną pracę całego systemu.

Podsumowanie

Podłączenie rolety 5 przewodów to zadanie, które na pierwszy rzut oka może wydawać się technicznie skomplikowane. Przy zachowaniu odpowiedniej kolejności działań i podstawowych zasad bezpieczeństwa, poradzi sobie z nim jednak nawet początkujący majsterkowicz. Kluczowe jest prawidłowe rozpoznanie przewodów – ochronnego (PR), neutralnego (N), fazowego (L) oraz dwóch sterujących (L GÓRA i L DÓŁ) – i wykonanie połączeń zgodnie ze schematem producenta.

Dobrze wykonana instalacja zapewni Ci bezpieczne, ciche i niezawodne działanie rolety przez wiele lat. W połączeniu z modułem Smart Home zyskasz jeszcze więcej – zdalne sterowanie, harmonogramy, automatyczne reakcje na światło czy temperaturę oraz możliwość tworzenia scen dopasowanych do Twojego stylu życia.

Pamiętaj, że każdy etap, od wyłączenia zasilania po test końcowy, ma znaczenie. Nie spiesz się, dokładnie sprawdzaj połączenia i zawsze weryfikuj brak napięcia przed rozpoczęciem pracy. Jeśli masz jakiekolwiek wątpliwości lub Twoja instalacja jest niestandardowa, skonsultuj się z elektrykiem posiadającym odpowiednie uprawnienia SEP. Dzięki temu zyskasz pewność, że Twoje rolety działają bezpiecznie, zgodnie z przepisami i z maksymalną wygodą, jaką daje nowoczesna automatyka domowa.

FAQ – najczęściej zadawane pytania

Czy mogę samodzielnie podłączyć roletę 5-przewodową?

Tak, jeśli masz podstawową wiedzę o instalacjach elektrycznych i zachowasz wszystkie zasady bezpieczeństwa. Pamiętaj jednak, że praca z napięciem 230 V wiąże się z ryzykiem porażenia. Jeśli nie masz doświadczenia lub Twoja instalacja budzi wątpliwości, lepiej zleć montaż elektrykowi z uprawnieniami SEP.

Jak rozpoznać przewody w rolecie 5-żyłowej?

Standardowo kolory przewodów to: żółto-zielony (ochronny PR), niebieski (neutralny N), brązowy lub czarny (fazowy L), czarny lub brązowy z oznaczeniem GÓRA (L GÓRA) oraz szary (L DÓŁ). Zanim podłączysz roletę, sprawdź zgodność kolorów z instrukcją producenta. Niektórzy producenci stosują własne oznaczenia, zwłaszcza w silnikach importowanych.

Co zrobić, jeśli roleta działa odwrotnie – przycisk GÓRA ją opuszcza, a DÓŁ podnosi?

To klasyczny objaw zamiany przewodów L GÓRA i L DÓŁ. Wystarczy odłączyć zasilanie, zamienić przewody miejscami w łączniku lub module i ponownie przetestować działanie. Ten błąd nie powoduje uszkodzeń, ale może utrudnić kalibrację krańcówek, dlatego warto go od razu poprawić.

Czy można podłączyć roletę 5 przewodów do systemu Smart Home?

Oczywiście. Wystarczy zastosować moduł sterujący kompatybilny z Twoim systemem – ZigBee, Z-Wave lub Wi-Fi. Moduł montuje się między łącznikiem a roletą, bez potrzeby wymiany całej instalacji. Dzięki temu możesz sterować roletami z aplikacji, ustawiać harmonogramy i integrować je z czujnikami światła lub temperatury.

Jak zabezpieczyć roletę przed przepięciami?

Zaleca się, aby obwód, do którego podłączona jest roleta, był chroniony wyłącznikiem różnicowoprądowym (RCD) oraz zabezpieczeniem nadprądowym (MCB). W domach jednorodzinnych warto dodatkowo zastosować ogranicznik przepięć, który ochroni silnik i moduł sterujący przed skokami napięcia, np. po burzy.

Czy mogę połączyć kilka rolet pod jeden przełącznik?

Tak, ale tylko wtedy, gdy sumaryczna moc silników nie przekracza maksymalnego obciążenia łącznika lub modułu sterującego. Jeśli chcesz sterować wieloma roletami jednocześnie, rozważ zastosowanie dedykowanego kontrolera grupowego lub integrację z systemem Smart Home, który pozwoli na wspólne sterowanie w aplikacji.

Co zrobić, jeśli roleta zatrzymuje się w połowie lub nie domyka?

Prawdopodobnie problem leży w błędnej kalibracji krańcówek. Wykonaj pełny cykl otwierania i zamykania zgodnie z instrukcją producenta silnika lub modułu. W nowoczesnych roletach można to zrobić z poziomu aplikacji. Jeśli problem się powtarza, sprawdź, czy nic nie blokuje ruchu mechanicznie. Czasem przyczyną są zabrudzone prowadnice.

Czy podłączenie rolety 5 przewodów jest takie samo dla wszystkich producentów?

Schemat działania jest bardzo podobny, ale kolory przewodów, kolejność zacisków i sposób kalibracji mogą się różnić. Dlatego zawsze kieruj się dokumentacją producenta konkretnego modelu silnika. Stosowanie uniwersalnych schematów bez weryfikacji może prowadzić do błędów i utraty gwarancji.

Jak często należy serwisować roletę elektryczną?

Warto co 6–12 miesięcy sprawdzić stan przewodów, złączek i prowadnic. Regularne czyszczenie i smarowanie ruchomych elementów zapewni płynną pracę silnika i przedłuży jego żywotność. Dobrze też co pewien czas przeprowadzić test krańcówek oraz funkcji bezpieczeństwa (np. RCD), aby mieć pewność, że instalacja działa bez zarzutu.
